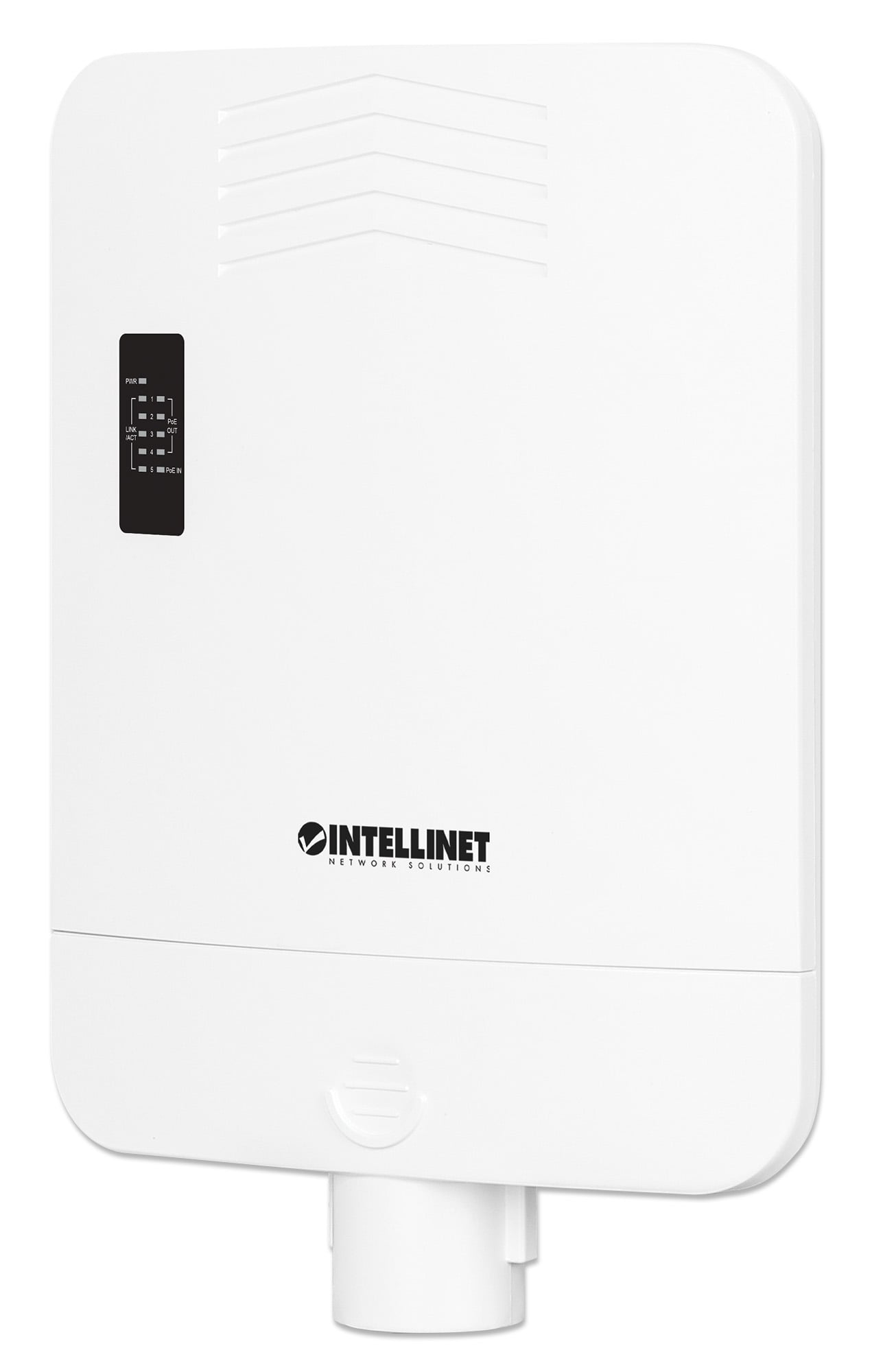

Switch alimentato PoE in un alloggiamento impermeabile, ideale per installazioni di telecamere IP e altre applicazioni PoE all\ esterno

Supporta fino a 90W di potenza in ingresso da un iniettore PoE++ IEEE 802.3bt o uno switch per un bugdet di potenza PoE fino a 85 W

Collega fino a quattro dispositivi di rete PoE con alimentazione e dati

Grado di protezione IP65, resistente alla polvere e impermeabile

Adatto per temperature di esercizio estreme da -40 a 75ºC

Raddoppia la distanza di connessione tra la sorgente PoE e il dispositivo da 100 m a 200 m

Potenza di uscita fino a 30 watt per porta

Supporta periferiche PoE compatibili IEEE 802.3at e IEEE 802.3af (access point wireless, telefoni VoIP, IP Camera)

Supporta rilevamento IEEE 802.3at/af e corto circuito, protezione contro sovraccarico e alto voltaggio

Budget di potenza PoE di 25 W tramite connessione IEEE 802.3at e 10.4W tramite connessione IEEE 802.3af

Struttura switch / capacità di commutazione 10 Gbps

Rilevamento automatico della velocità delle porte 10/100/1000 Mbps

Tutte le porte RJ45 sono con supporto Auto-MDIX e NWay auto negoziazione

Supporta jumbo frame fino a 9216 Bytes

Architettura Store and forward switching

Supporta controllo do flusso 802.3x per la modalità full duplex e backpressure collision-based per la modalità half duplex

Supporta 2k MAC address entry con Auto-Learning e Auto-Aging

Memoria di buffer di 2 Mbits

Punto di messa a terra per proteggere l\ apparecchiatura da sovratensioni elettriche esterne

Protezione da sovratensione PoE fino a 4 kV in modalità comune e 2 kV in modalità differenziale per tutte le porte RJ45

Staffa con fori di installazione sul retro, adatta per il montaggio a parete e su palo

Design senza ventole

Installazione plug-and-play; nessuna configurazione richiesta

Pienamente compatibile NDAA



Standard

IEEE 802.3 (Ethernet 10Base-T)

IEEE 802.3ab (Twisted Pair Gigabit Ethernet)

IEEE 802.3af (Power over Ethernet 802.3at tipo 1)

IEEE 802.3at (Power over Ethernet 802.3at tipo 2)

IEEE 802.3bt (PoE++/4PPoE Power over Ethernet)

IEEE 802.3u (100Base-TX Fast Ethernet)

IEEE 802.3x (controllo di flusso, per modalità full duplex)



Informazioni generali

Porte


- Quattro porte 10/100/1000 Mbps RJ45 PoE+ PSE output

- Una porta uplink 10/100/1000 Mbps RJ45 che può essere utilizzata come porta input PoE+ PD

- Una porta uplink 10/100/1000 Mbps RJ45

Supporta


- 10Base-T Cat5e/6/6a/8.1 UTP/STP RJ45, 8 pin

- 100Base-TX Cat5e/6/6a/8.1 UTP/STP RJ45, 8 pin

- 1000Base-T Cat5e/6/6a/8.1 UTP/STP RJ45, 8 pin

Tabella degli indirizzi MAC: 2k

Memoria di buffer: 2 Mbits

Tasso di inoltro: 7.44 Mpps

MTBF: >50k ore

Velocità backplane/ struttura switch: 10 Gbps

Architettura di commutazione: store and forward



Certificazioni

FCC

CE

RoHS

UKCA

NDAA



LED

PoE IN

PoE OUT

Attività

Alimentazione



Pinout porta di ingresso RJ45:

- Pin 1: DC (-)

- Pin 2: DC (-)

- Pin 3: DC (+)

- Pin 4: CC (+)

- Pin 5: CC (+)

- Pin 6: DC (+)

- Pin 7: CC (-)

- Pin 8: CC (-)



Pinatura porte RJ45 di uscita:

- Pin 1: DC (-)

- Pin 2: DC (-)

- Pin 3: DC (+)

- Pin 6: DC (+)



Alimentazione:

Voltaggio PoE in ingresso: 50.0 - 57.0 V DC

Ingresso PD e budget di potenza PoE


- ingresso 90.0 W (IEEE 802.3bt): uscita totale 85.0 W

- ingresso 30.0 W (IEEE 802.3at): uscita totale 20.0 W

- ingresso 15.4 W (IEEE 802.3af): uscita totale 10.4 W



Informazioni fisiche

Alloggiamento in plastica con grado di protezione IP65 (impermeabile)

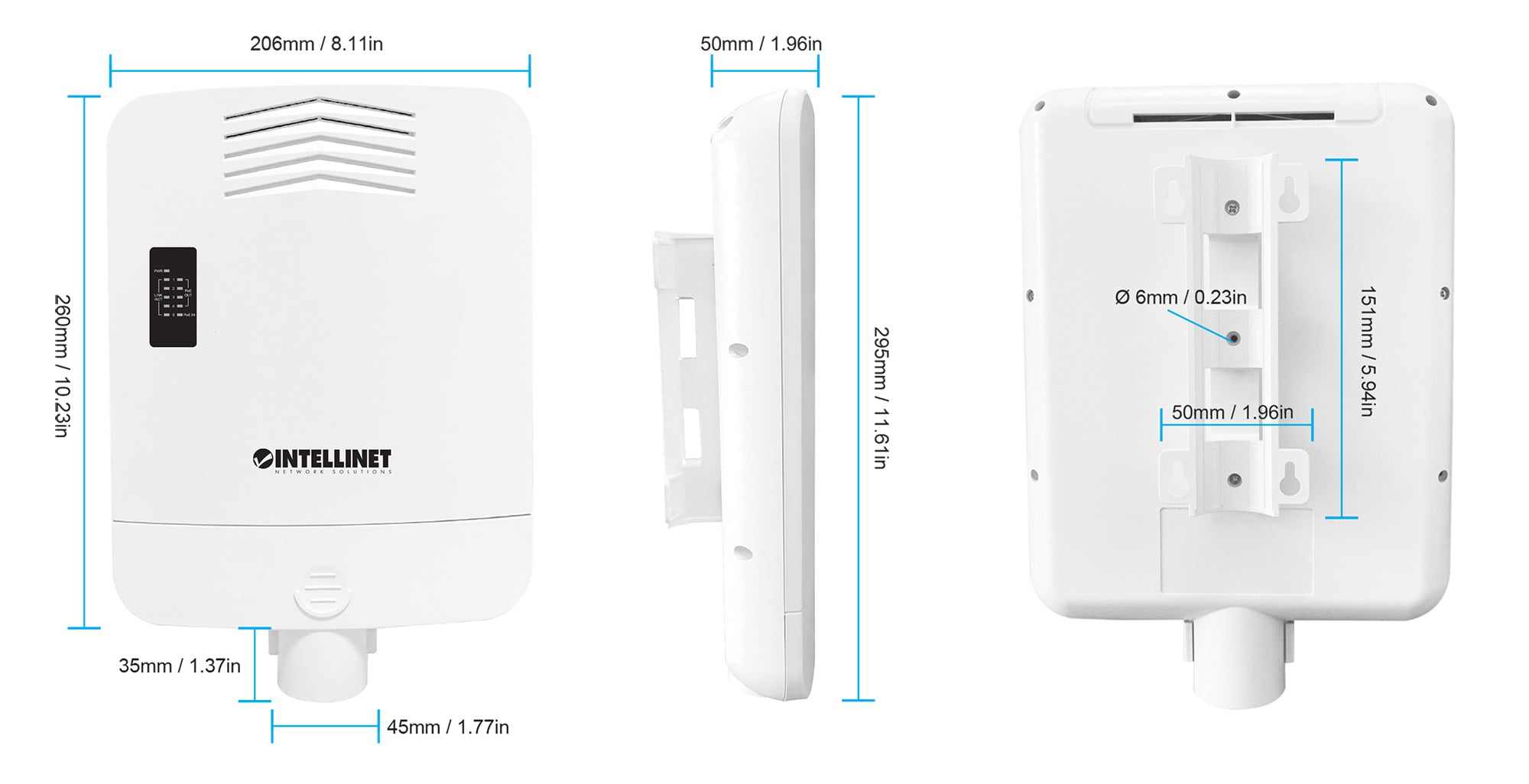

Dimensioni (P x L x A): 295 x 206 x 50 mm

Peso netto: 1 kg

Peso lordo: 1.3 kg



Caratteristiche ambientali

Temperatura d esercizio: da -40 a 75°C

Temperatura di stoccaggio: da -40 a 80°C

Umidità d esercizio: fino a 90%, senza condensa

Umidità di stoccaggio: fino a 90%, senza condensa



Contenuto della confezione

Switch Gigabit alimentato PoE con 5 porte con PoE passante / Extender 4 porte PoE+ per esterno

Manuale utente
