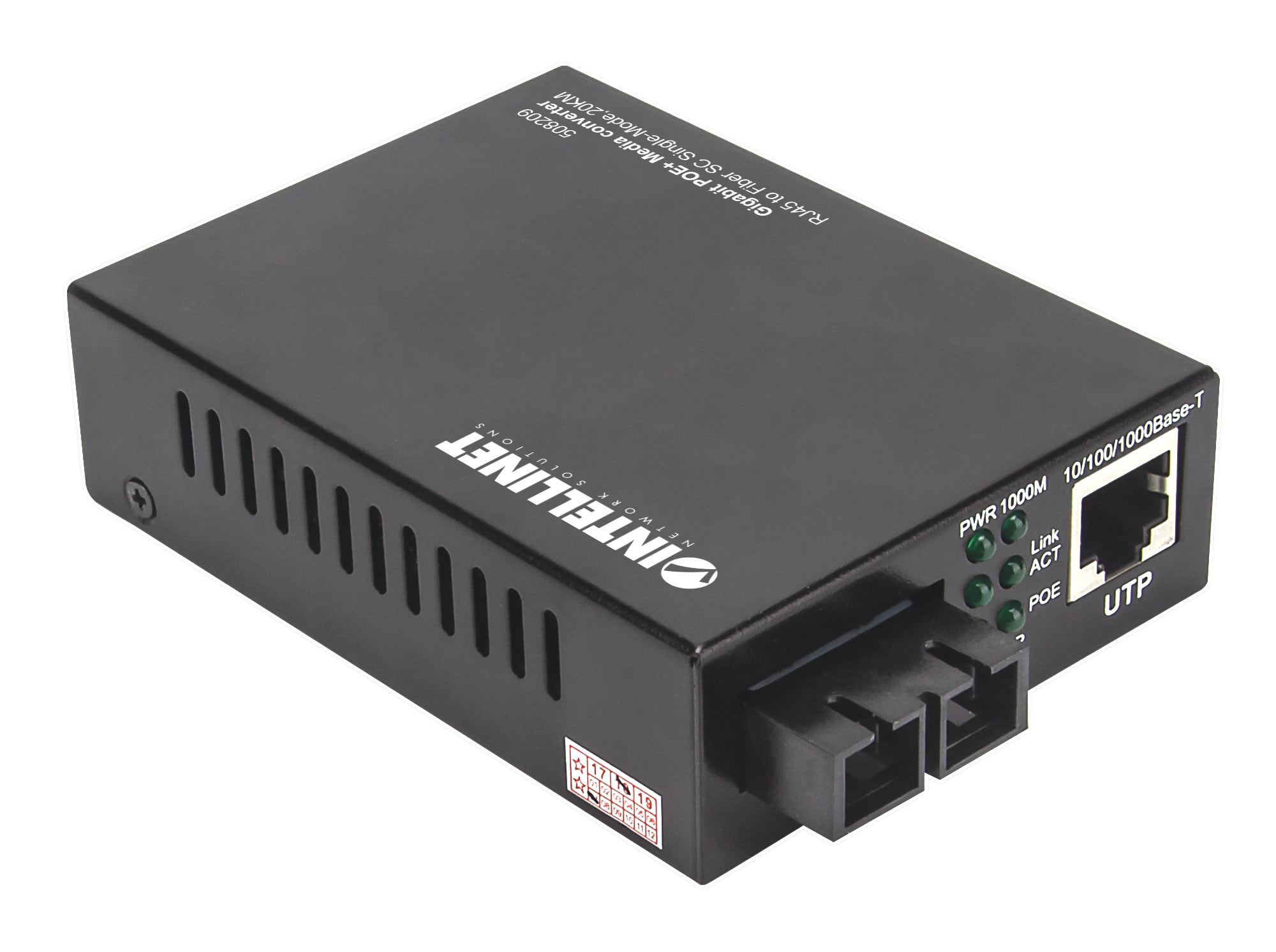

Una porta RJ45 10/100/1000 suppurta una massima distanza di 100 m
Porta SC Monomodale connette distanze fino a 20 km
Funzione Link Fault Pass Through (LFP) per semplificare la manutenzione della rete
Supporta una periferica compatibile IEEE 802.3at e IEEE 802.3af (come per esempio punti di accesso, telefoni VoIP, telecamere IP, ecc)
Fornisce alimentazione in uscita fino a 30 watt per una periferica compatibile PoE
Supporta modalità full-duplex e half-duplex con autonegoziazione
LED di stato per alimentazione e Connessione/ trasmissione per entrambe le porte
Supporta jumbo frames fino a 9 kBytes
Alloggiamento compatto in metallo IP30


Standard

IEEE 802.3 / 802.3u / 802.3ab
10/100/1000Base-T
IEEE 802.3at / 802.3af Power over Ethernet Plus (PoE+) standard
EMC: FCC Part 15


Informazioni generali

Supporta:

- 1000Base-T: Cat5 UTP/STP, max. 100 m

- 1000Base-LX monomodale 8.3/125 µm, 8.7/125 µm, 8/125 µm o 10/125 µm

Distanze:

- Cavo in fibra: 20 km

- Cavo RJ45: 100 m

Lunghezza d onda: 1310 nm


· Connettori:

- Una porta 10/100/1000 Mbps RJ45, full/half duplex, MDI/MDI-X

- Una porta 1000 Mbps Fibra (SC)

Piedinatura delle porte di uscita RJ45 (dati + alimentazione)

- IEEE Alternativa A

- Pin 1: [+]

- Pin 2: [+]

- Pin 3: [-]

- Pin 4: inutilizzato

- Pin 5: inutilizzato

- Pin 6: [-]

- Pin 7: inutilizzato

  - Pin 8: inutilizzato

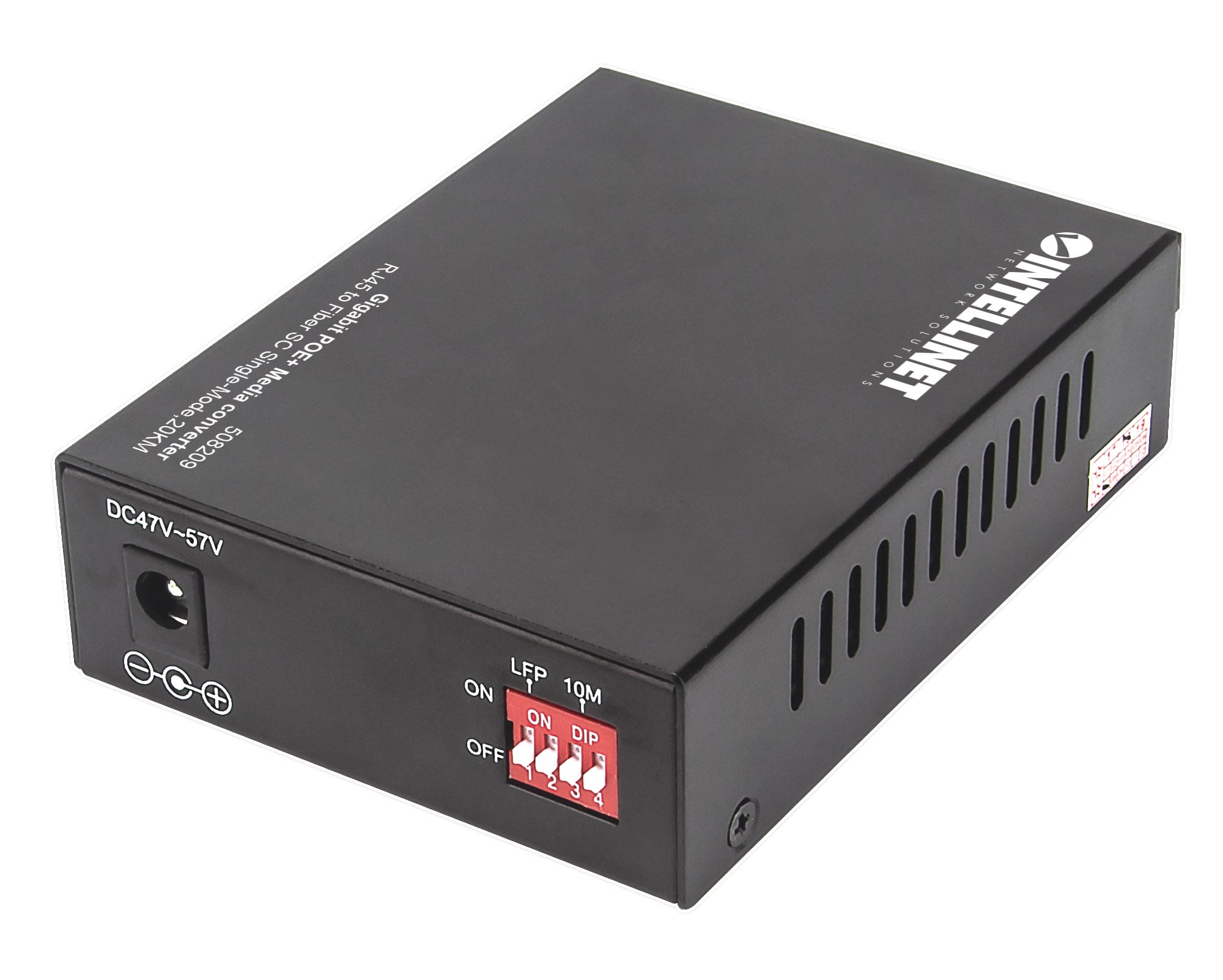

Descrizione del DIP switch:

1

- ON: LFP abilitato

- OFF: LFP disabilitato

2

- ON: nessuna funzione

- OFF: nessuna funzione

3

- ON: limita la porta RJ45 a 10 Mbps

- OFF: imposta RJ45 su Negoziazione automatica 10/100/1000 Mbps

4

- ON: nessuna funzione

- OFF: nessuna funzione

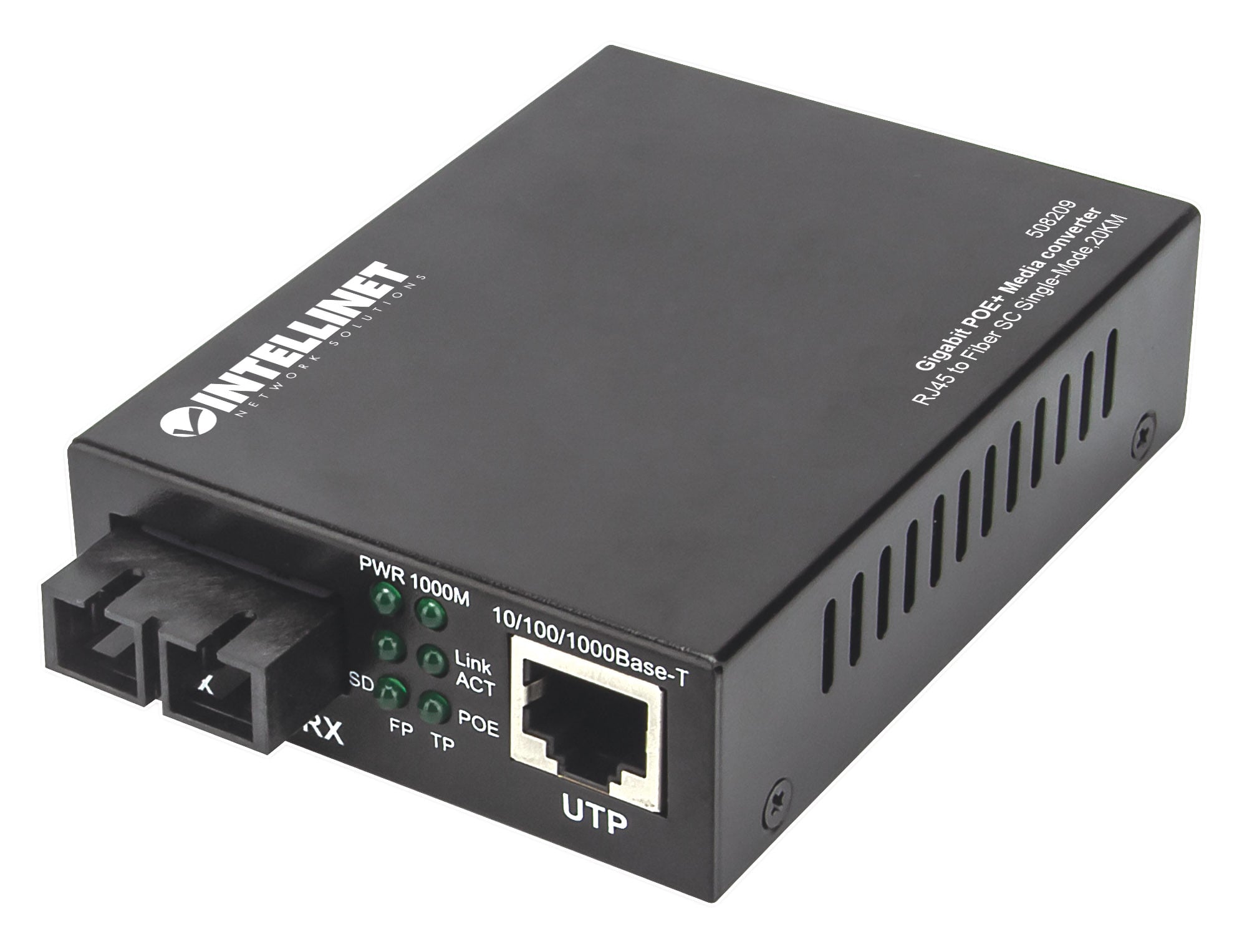

LED

Alimentazione
LINK/ACT per porta RJ45
LINK/ACT per porta fibra (SC)
Indicazione PoE+
LED di ingresso segnale ottico


Alimentazione

Voltaggio in entrata: 56 V DC
Corrente in entrata: 0.5 A


Informazioni fisiche

Chassis in metallo
Dimensioni: 95 (P) x 70 (L) x 25 (A) [mm]
Peso: 0.2 kg
Temperatura d esercizio: da 0° a 55°C
Umidità d esercizio: 5 - 80% RH, senza condensa
Temperatura di stoccaggio: da -10 a 70°C


Contenuto della confezione

Media Converter Gigabit PoE+
Alimentatore esterno
Manuale d uso
