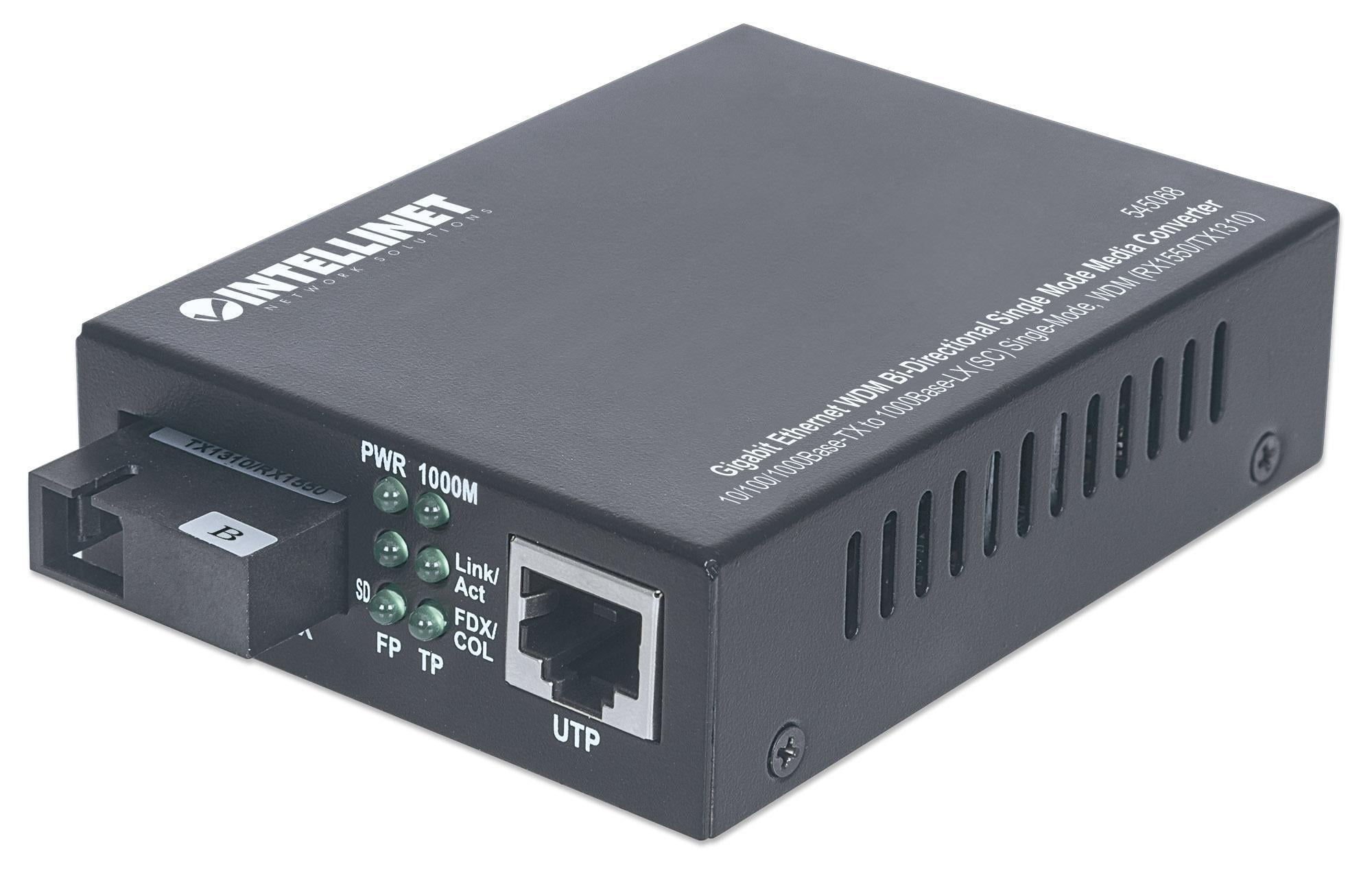

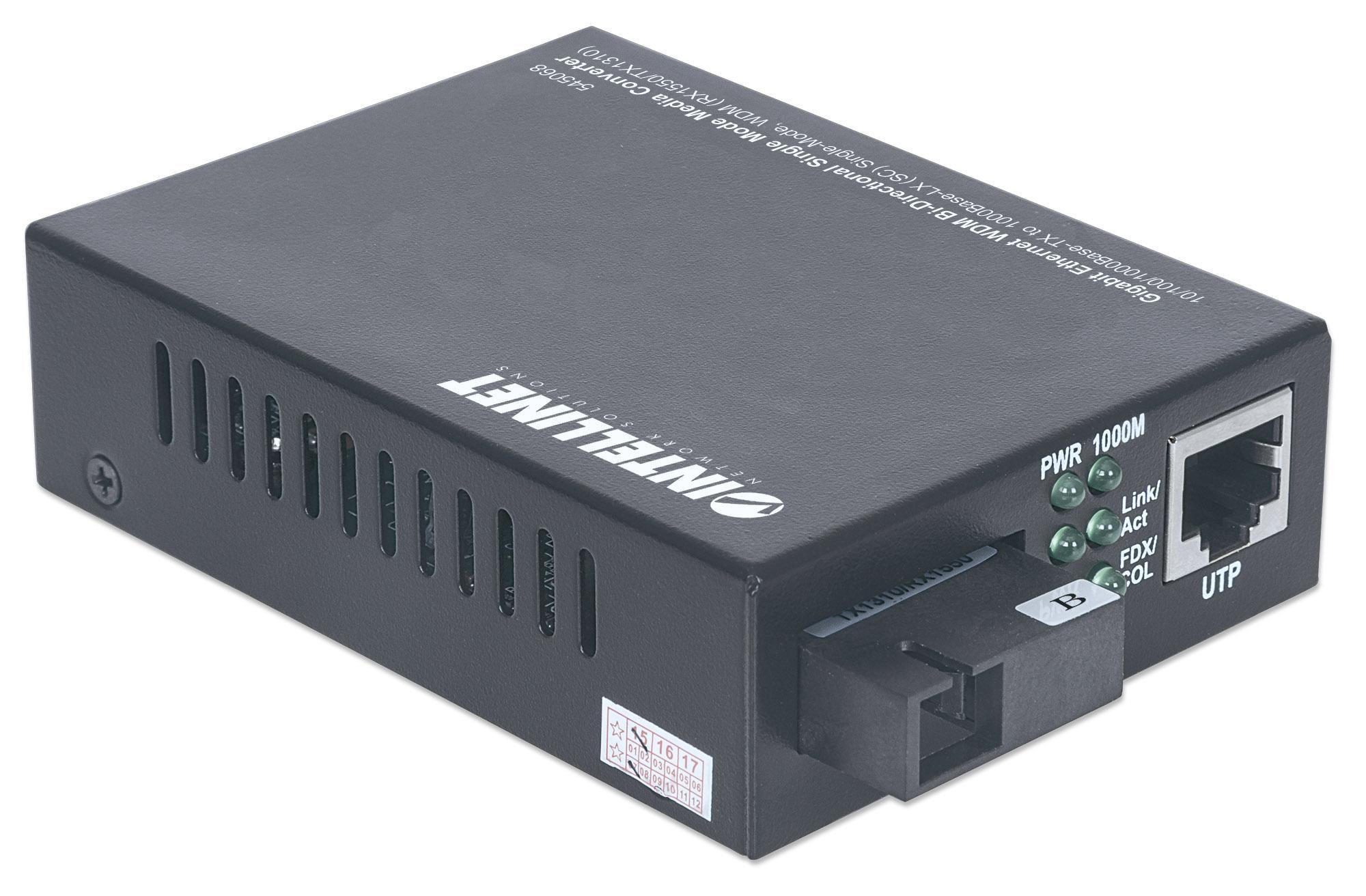

Porta in fibra di tipo SC a doppia lunghezza d onda monomodale per collegare distanze superiori a 20 km

Deve essere usato con Media converter Gigabit Ethernet WDM bidirezionale Single Mode, modello 545075

Velocità di trasferimento dati: 10/100/1000 Mbps

La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda distinte per la trasmissione e la ricezione

Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm

Una porta RJ45 10/100/1000 Base-TX, distanza massima di 100m

Porta RJ45 con supporto auto MDI/MDI-X

LED di stato per monitorare il passaggio dei dati

Funziona singolarmente come convertitore o può essere usato unitamente allo chassis media converter a 14 slot, modello 507356

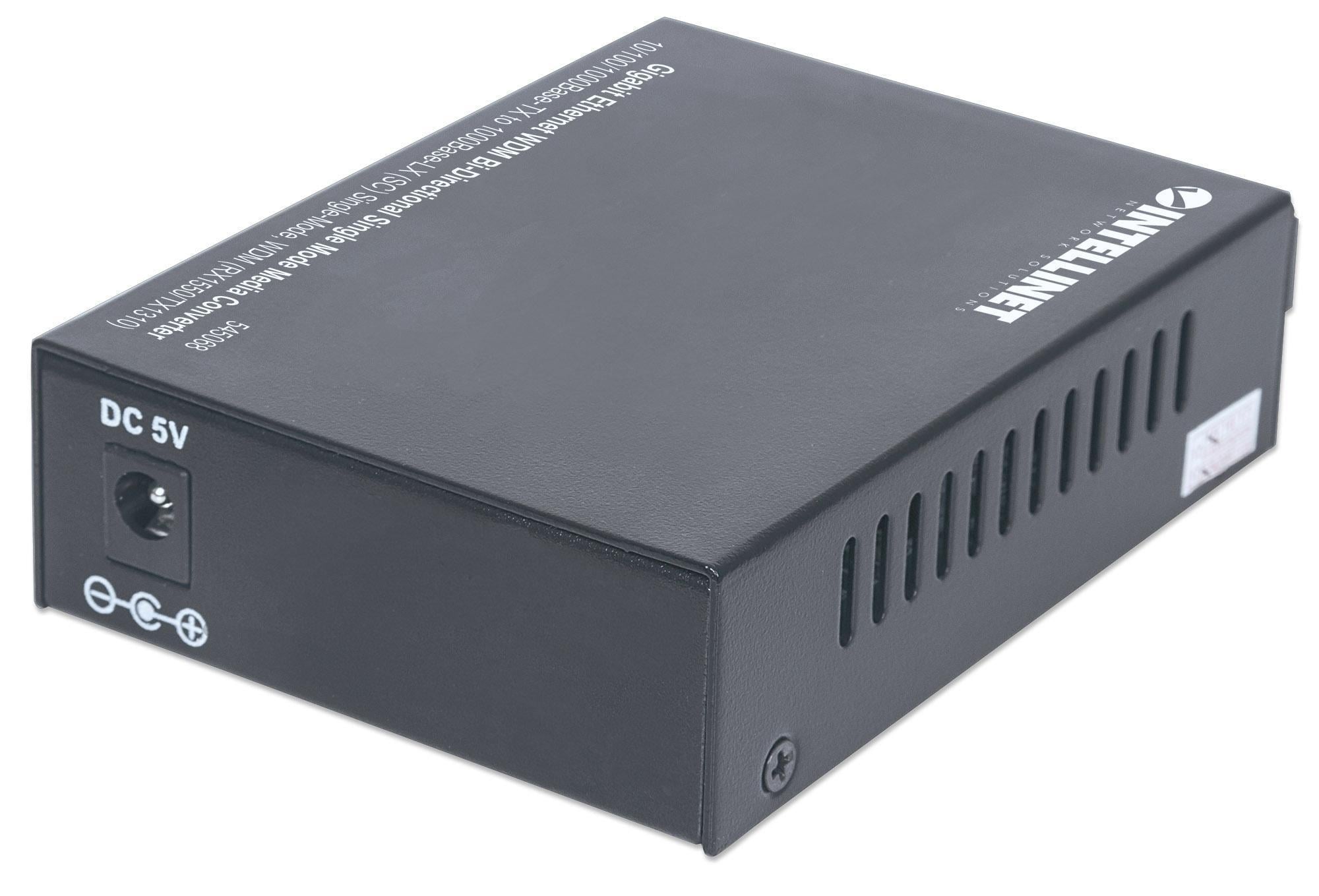

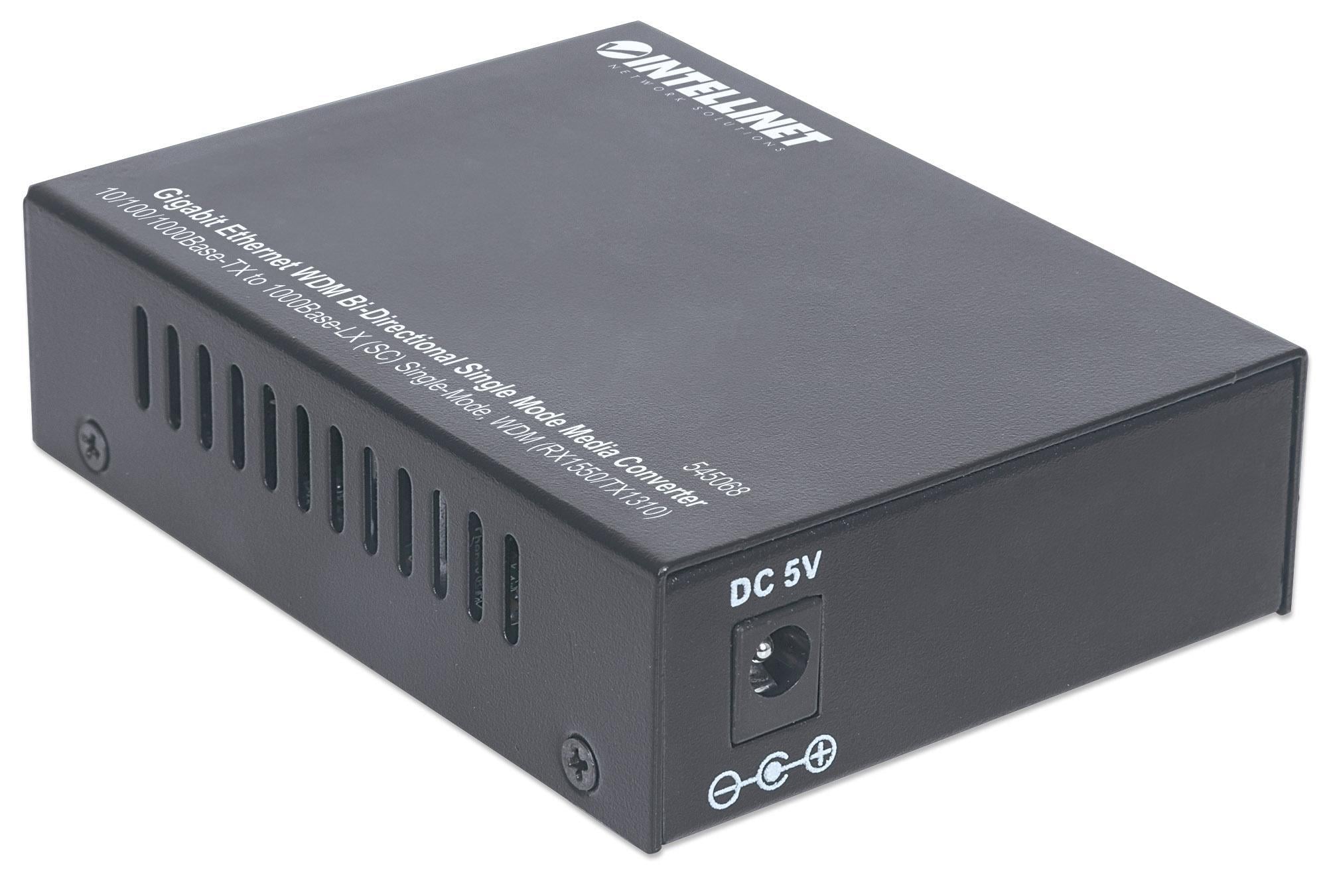

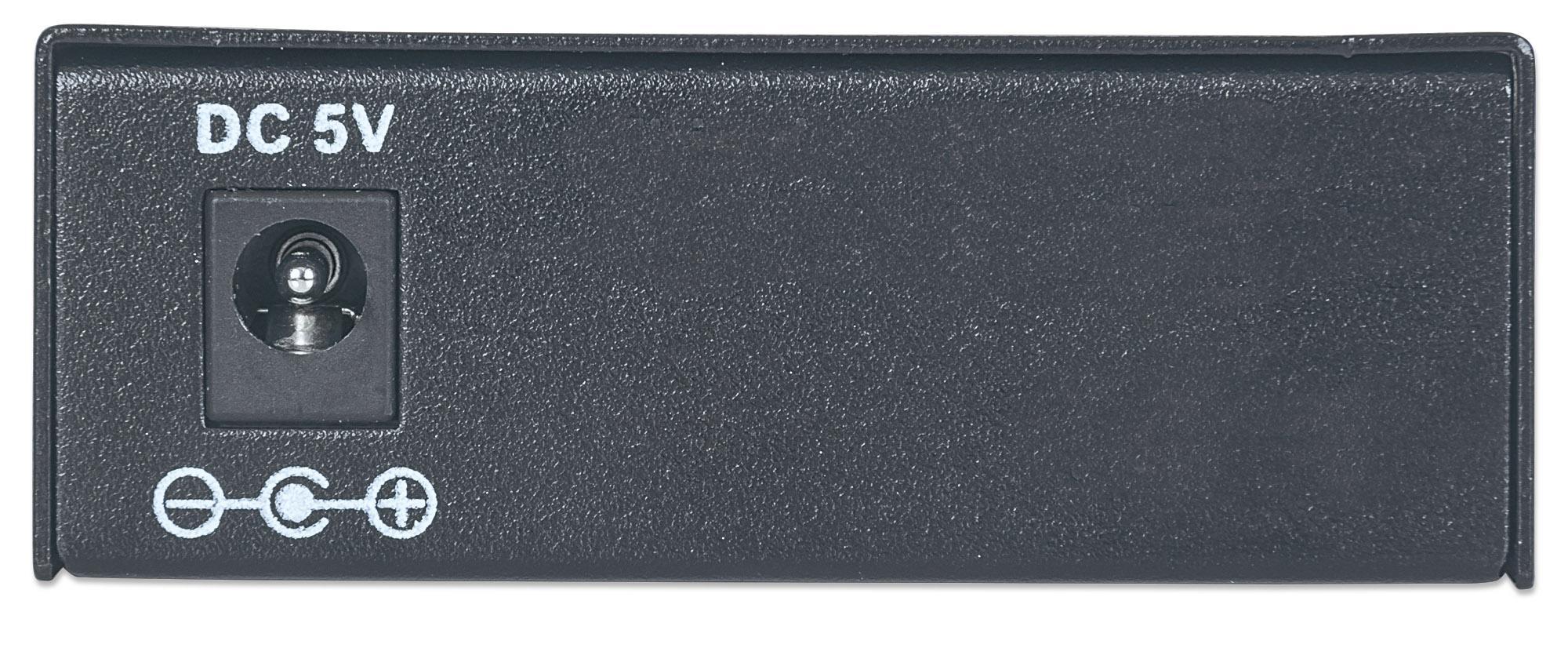

Alimentatore esterno, 5V DC



Standards

IEEE 802.3 (Twisted Pair Ethernet)

IEEE 802.3ab (Twisted Pair Gigabit Ethernet)

IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)

IEEE 802.3z (Fibra ottica Gigabit)



Informazioni generali

Supporta:


- 1000Base-T Cat5 o superiore UTP/STP RJ45, EIA/TIA 568

- 1000Base-LX single-mode 8.3/125 µm o 8.7/125 µm o 8/125 µm o 10/125 µm

Connessioni:


- Porta RJ45 10/100/1000Base-TX

- Porta Fibra SC 1000Base-LX

Distanze:


- 20 km (cavo in fibra)

- 100 m (cavo RJ45)

Lunghezze d onda:


- Ricevitore (RX): 1550 nm

- Trasmettitore (TX): 1310 nm

Corrente in uscita: -8 – -3 dBm

Sensibilità RX: ≤-22 dBm

Perdita del segnale: 0,2 dB/km

MTBF > 100,000 ore

Certificazioni: FCC Classe A, CE

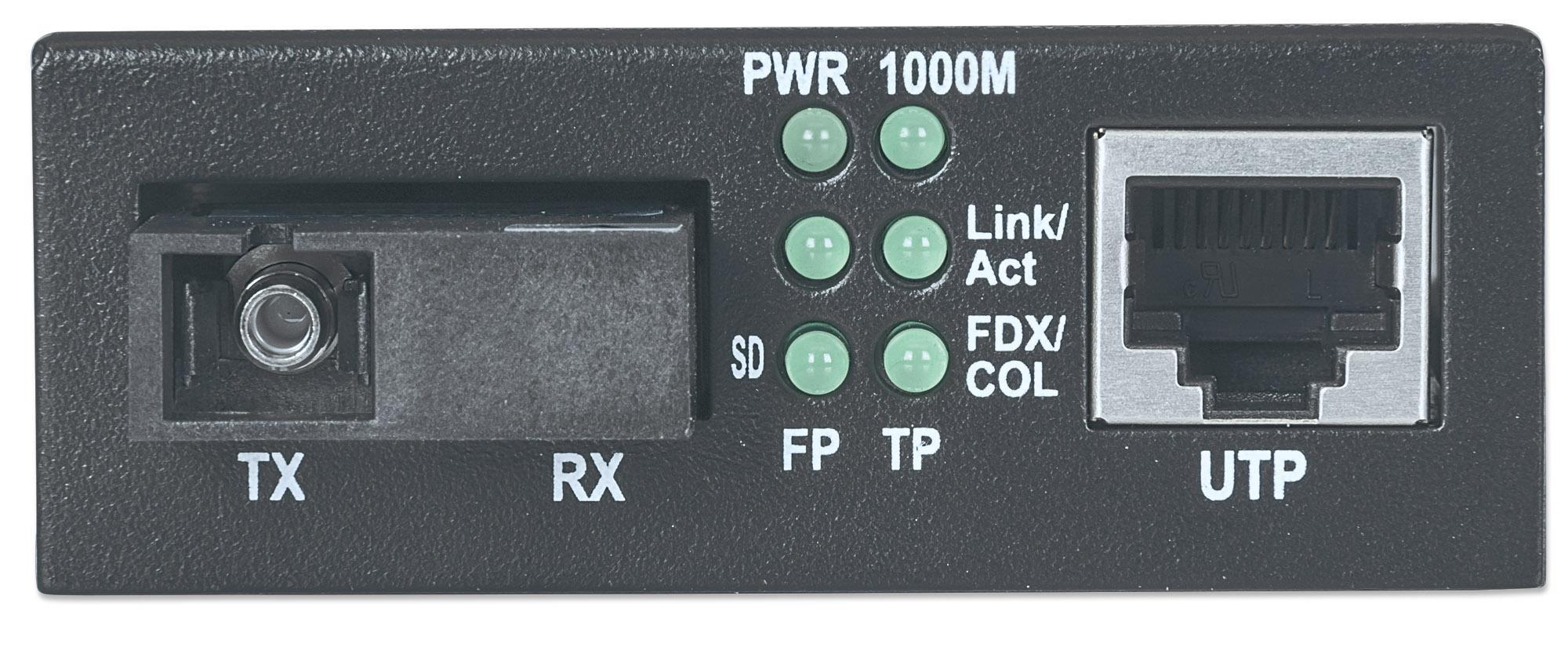

LED

Alimentazione

Connessione/attività

Full Duplex / Collisione

Indicatore di collegamento a velocità 1000 Mbps per la porta RJ45

Indicatore di collegamento per la porta fibra ottica



Alimentazione

Alimentatore esterno: 12V DC, 1.2A

Consumo di corrente: 5 watt (massimo)



Caratteristiche fisiche

Chassis in metallo

Dimensioni: 105 (L) x 69 (W) x 25 (H) mm

Peso: 180 g

Temperatura d esercizio: 0 – 50°C

Umidità d esercizio: 10 – 80% RH, senza condensa

Temperatura di stoccaggio: -20 – 70°C



Contenuto della confezione

Media converter Gigabit Ethernet WDM bidirezionale Single Mode

Alimentatore esterno

Istruzioni
