Porta in fibra di tipo SC a doppia lunghezza d onda monomodale per collegare distanze superiori a 20 km

Deve essere usato con Media Converter Gigabit Ethernet WDM bidirezionale single mode, modello 545068

Velocità di trasferimento dati: 10/100/1000 Mbps

La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda distinte per la trasmissione e la ricezione

Lunghezze d onda: ricezione (RX), 1310 nm; trasmissione (TX), 1550 nm

Una porta RJ45 10/100/1000 Base-TX, distanza massima di 100m

Porta RJ45 con supporto auto MDI/MDI-X

LED di stato per monitorare il passaggio dei dati

Funziona singolarmente come converter o può essere usato unitamente a chassis media converter a 14 slot, modello 507356

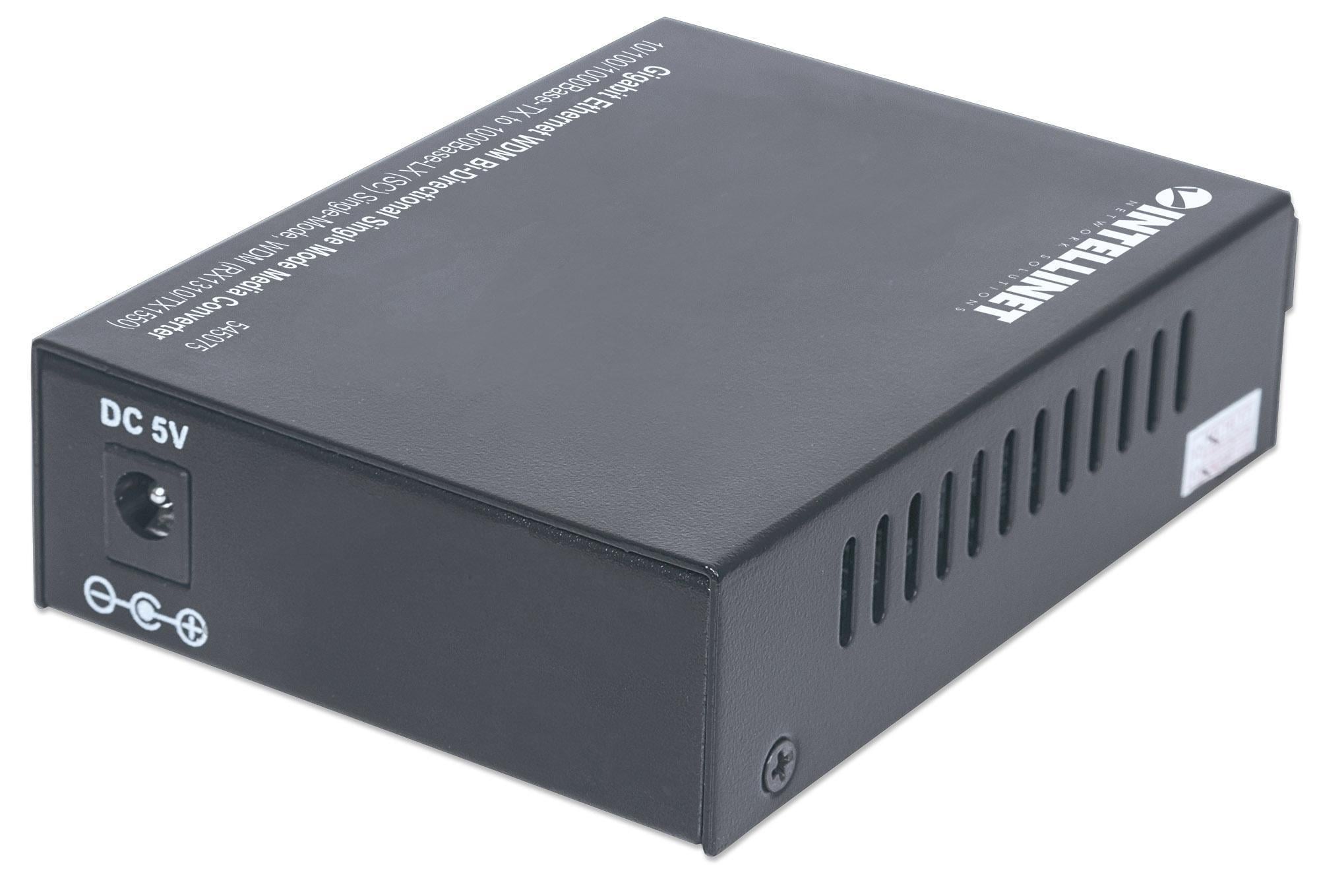

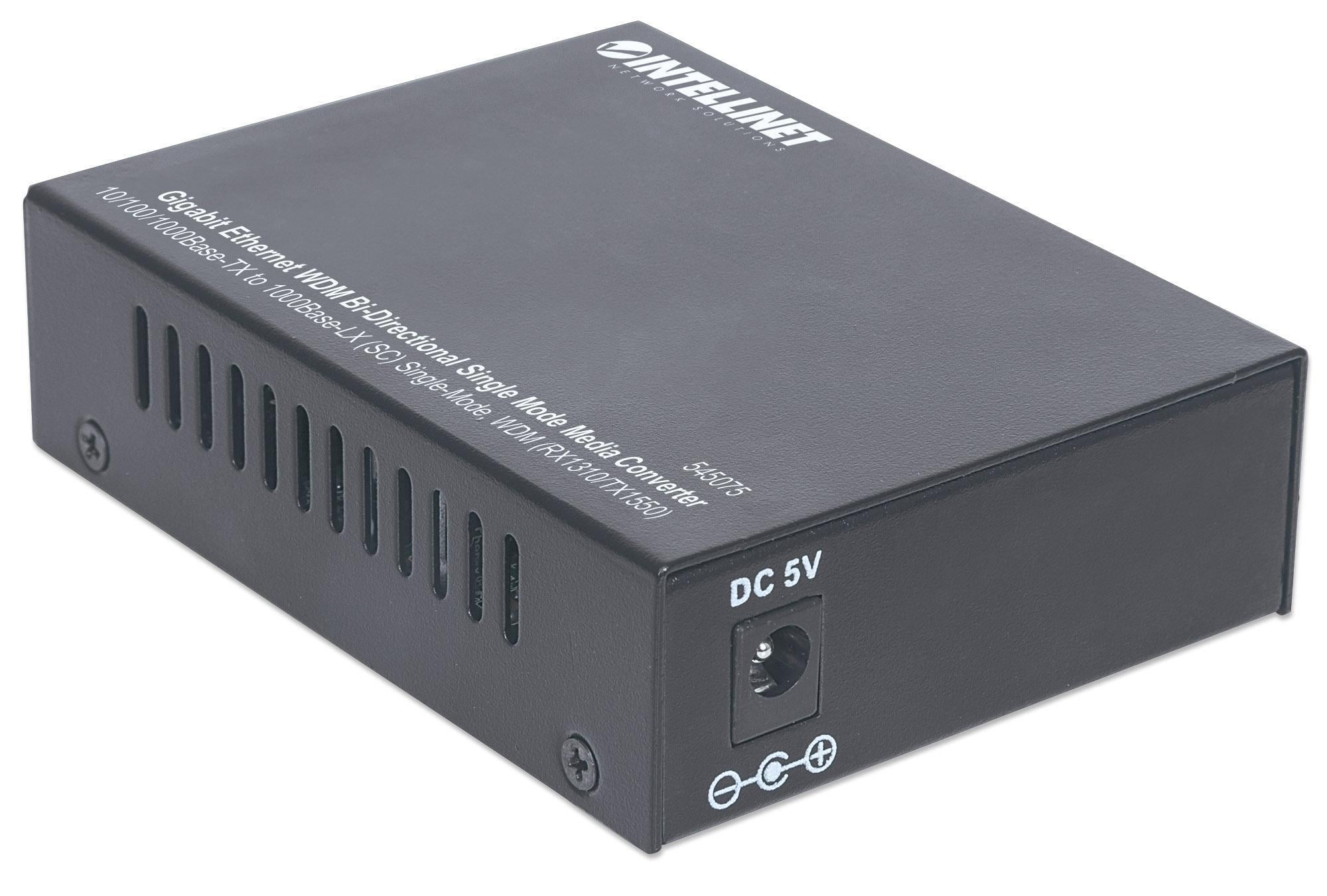

Alimentatore esterno, 5V DC



Standard

IEEE 802.3 (cavo di rete a coppie intrecciate)

IEEE 802.3ab (cavo di rete a coppie intrecciate Gigabit)

IEEE 802.3u (cavo di rete a coppie intrecciate / rete in fibra ottica)

IEEE 802.3 (Fibra ottica Gigabit)



Informazioni generali

Supporta:


- 1000Base-T Cat5 o superiore UTP/STP RJ45, EIA/TIA 568

- Monomodale 1000Base-LX 8.3/125 micron o 8.7/125 micron o 8/125 micron o 10/125 micron

Connettore:


- Porta RJ45, 10/100/1000Base-TX

- Porta fibra SC, 1000Base-LX

Distanza:


- 20 km (cavo in fibra)

- 100 m (cavo RJ45)

Lunghezze d onda:


- Recezione (RX): 1310 nm

- Trasmissione (TX): 1550 nm

Potenza in uscita: -8 – -3 dBm

Sensibilità di ricezione: ≤-22 dBm

Perdita del segnale: 0,2 dB/km

MTBF > 100.000 ore

Certificazioni: FCC Classe A, CE, RoHS

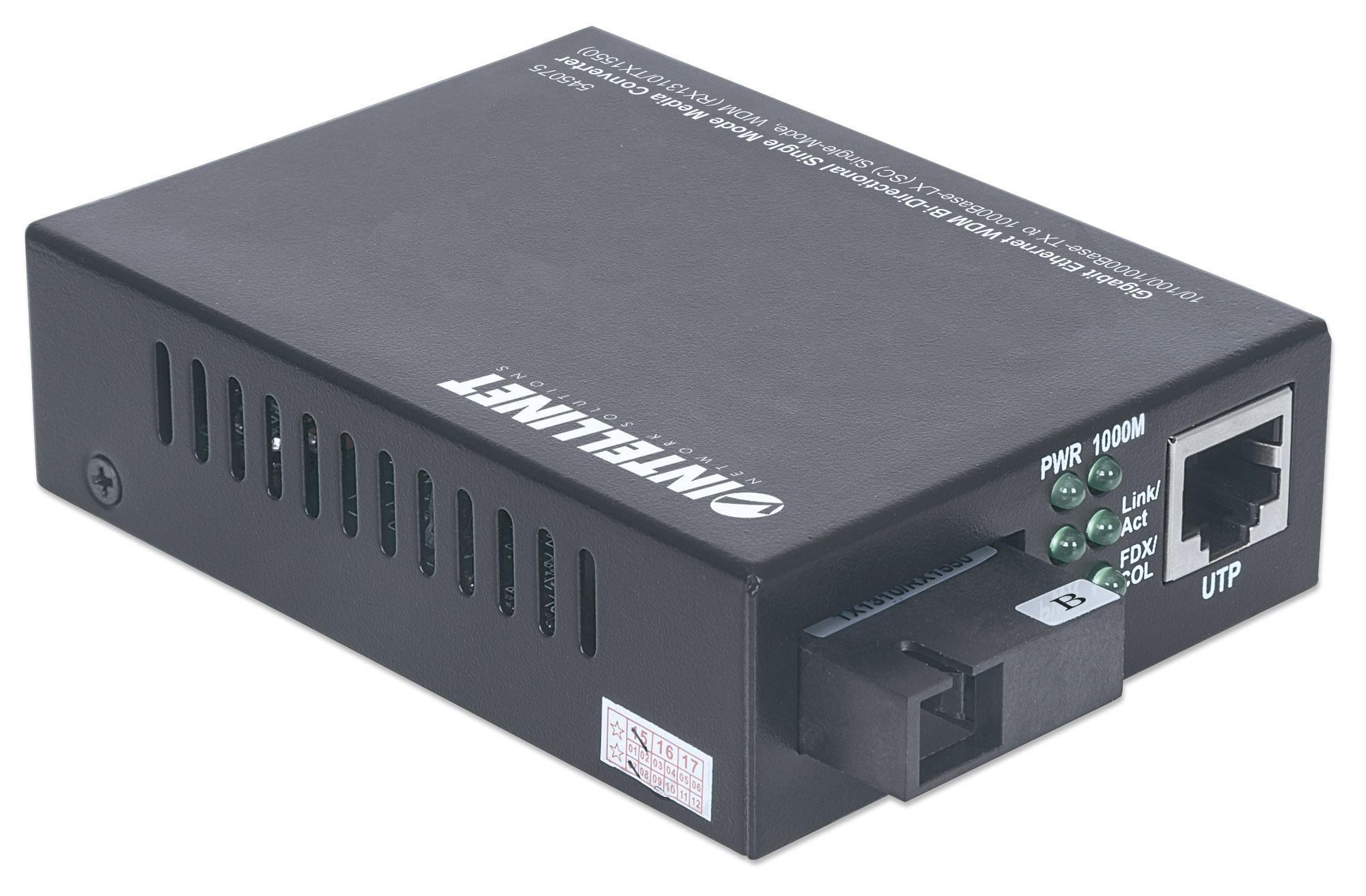

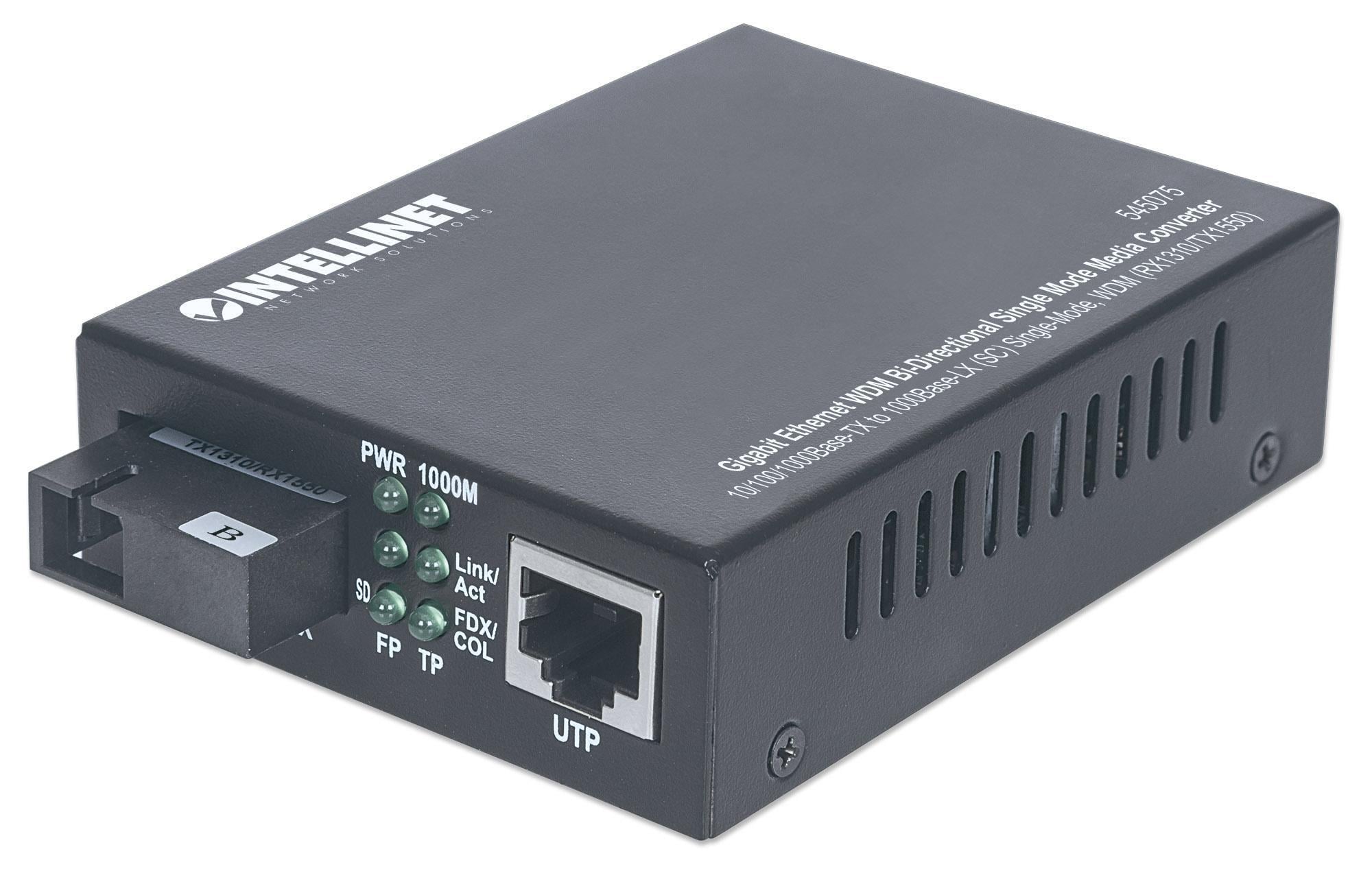

LED

Alimentazione

Collegamento/Attività

Full Duplex/Collision

Indicatore velocità di collegamento 1000 Mbps per la porta RJ45

Indicatore di collegamento per la porta in fibra ottica



Alimentazione

Alimentatore esterno: 12V DC, 1.2A

Consumo: 5 Watt (massimo)



Caratteristiche ambientali

Alloggiamento in metallo

Dimensioni: 105 (L) x 69 (P) x 25 (H) mm

Peso: 180 g

Temperatura d esercizio: 0 – 50°C

Umidità d esercizio: 10 – 80% RH, senza condensa

Temperatura di stoccaggio: -20 – 70°C



Contenuto della confezione

Gigabit Ethernet SFP Mini-GBIC Transceiver WDM

Alimentatore esterno

Istruzioni d uso
