Iniettore Power over Ethernet (PoE) 15.4W

Iniettore Power PoE provvisto di una porta 48 V DC, ideale in assenza di prese di alimentazione AC

Alimentazione in uscita fino a 15.4 Watts

Supporta tutte le periferiche PoE conformi IEEE 802.3af (Wireless LAN access point e bridge, telefoni VoIP (Voice over Internet Protocol), telecamere IP)

Supporta rilevamento IEEE 802.3af e protezione contro corto circuito, sovraccarico e protezione alta tensione

Distanza supportata: fino a 100m

Design pienamente compatibile Classe 3 POE



Standards

IEEE 802.3af (Power over Ethernet)

IEEE 802.3 (10Base-T Ethernet)

IEEE 802.3u (100Base-TX Fast Ethernet)



Informazioni Generali

Supporta


- 100Base-TX Cat5 UTP/STP RJ-45, 8 pin

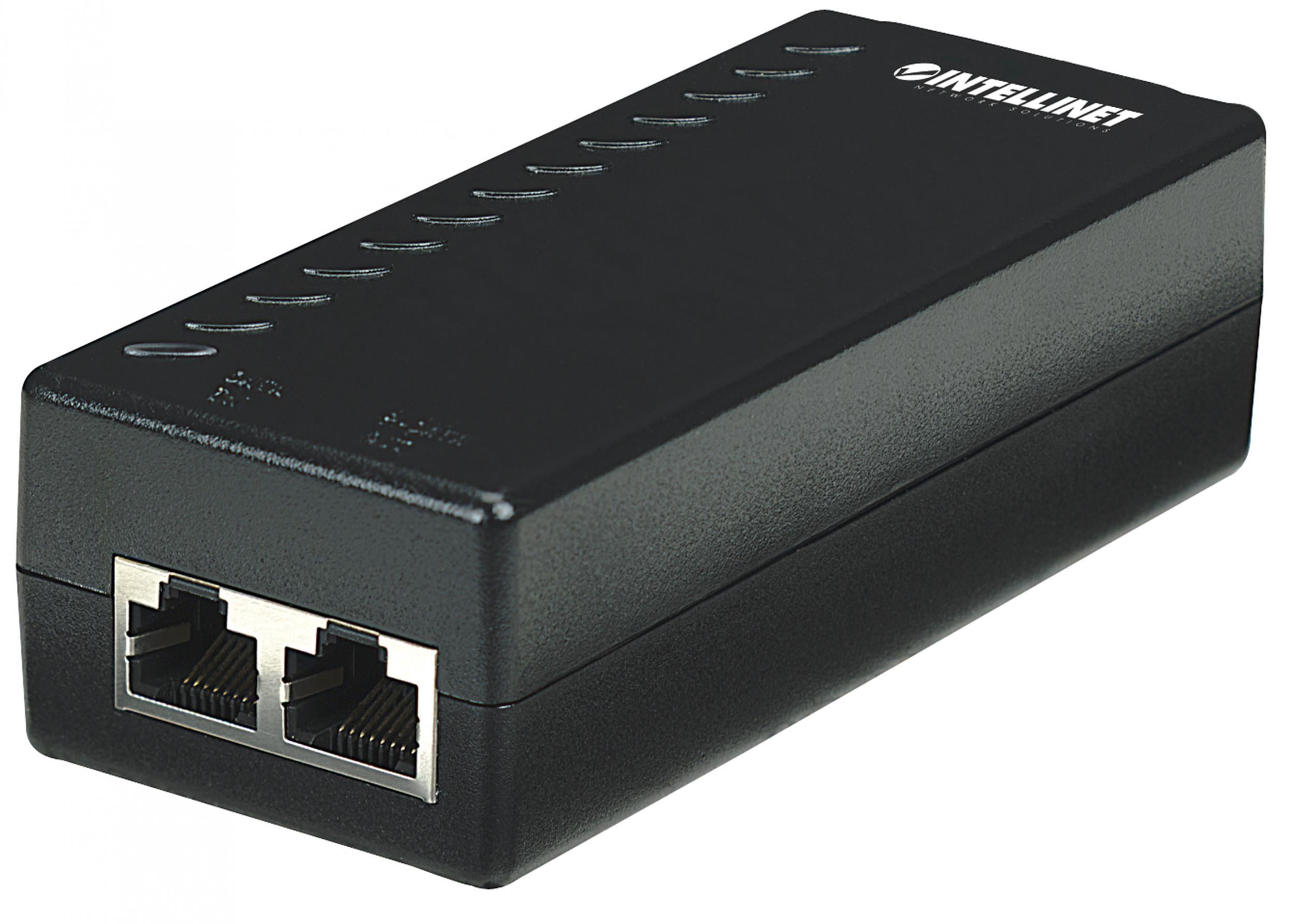

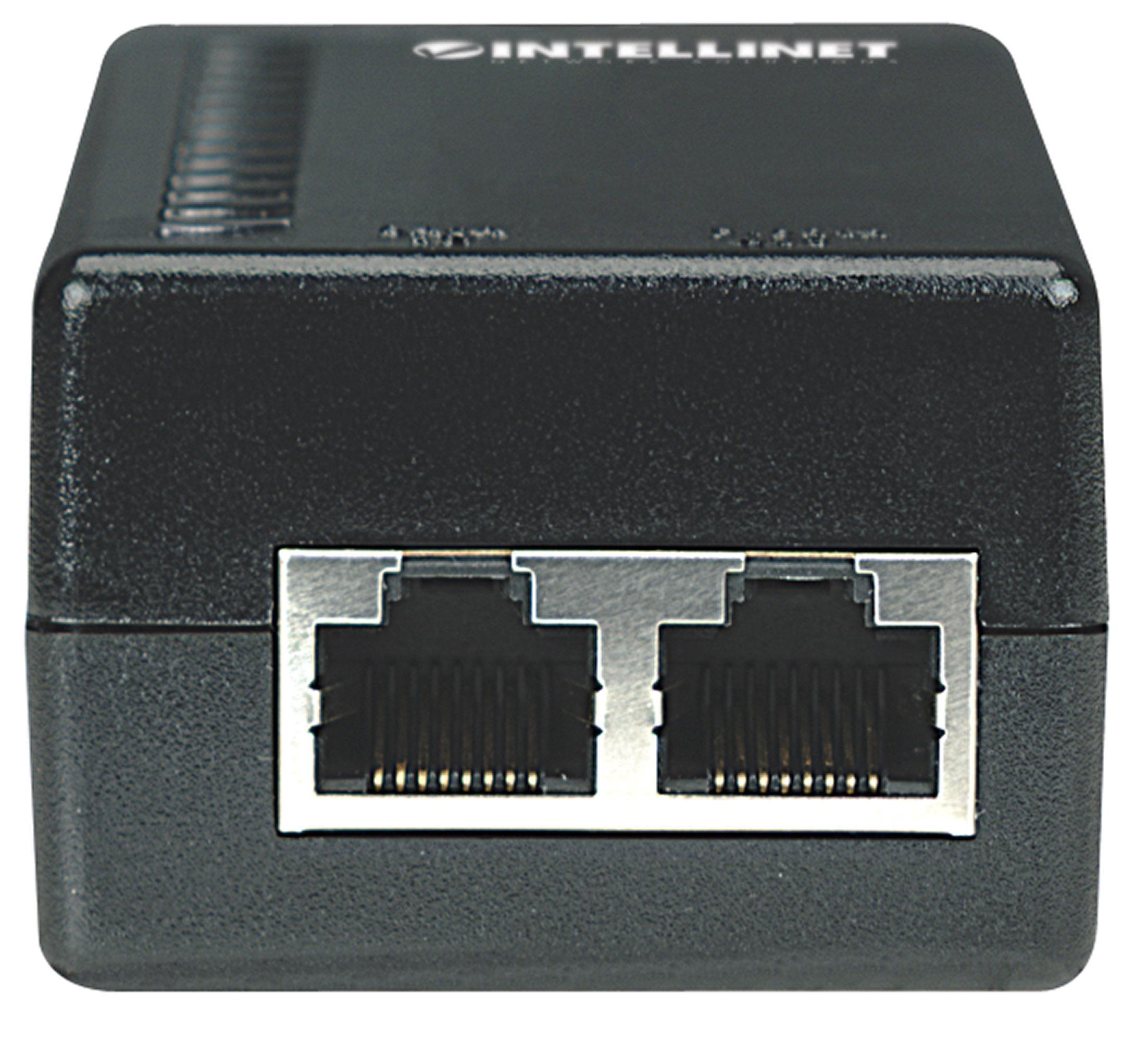

Porte:


- 1 RJ-45 100 Mbps in input

- 1 RJ-45 100 Mbps output dati e potenza

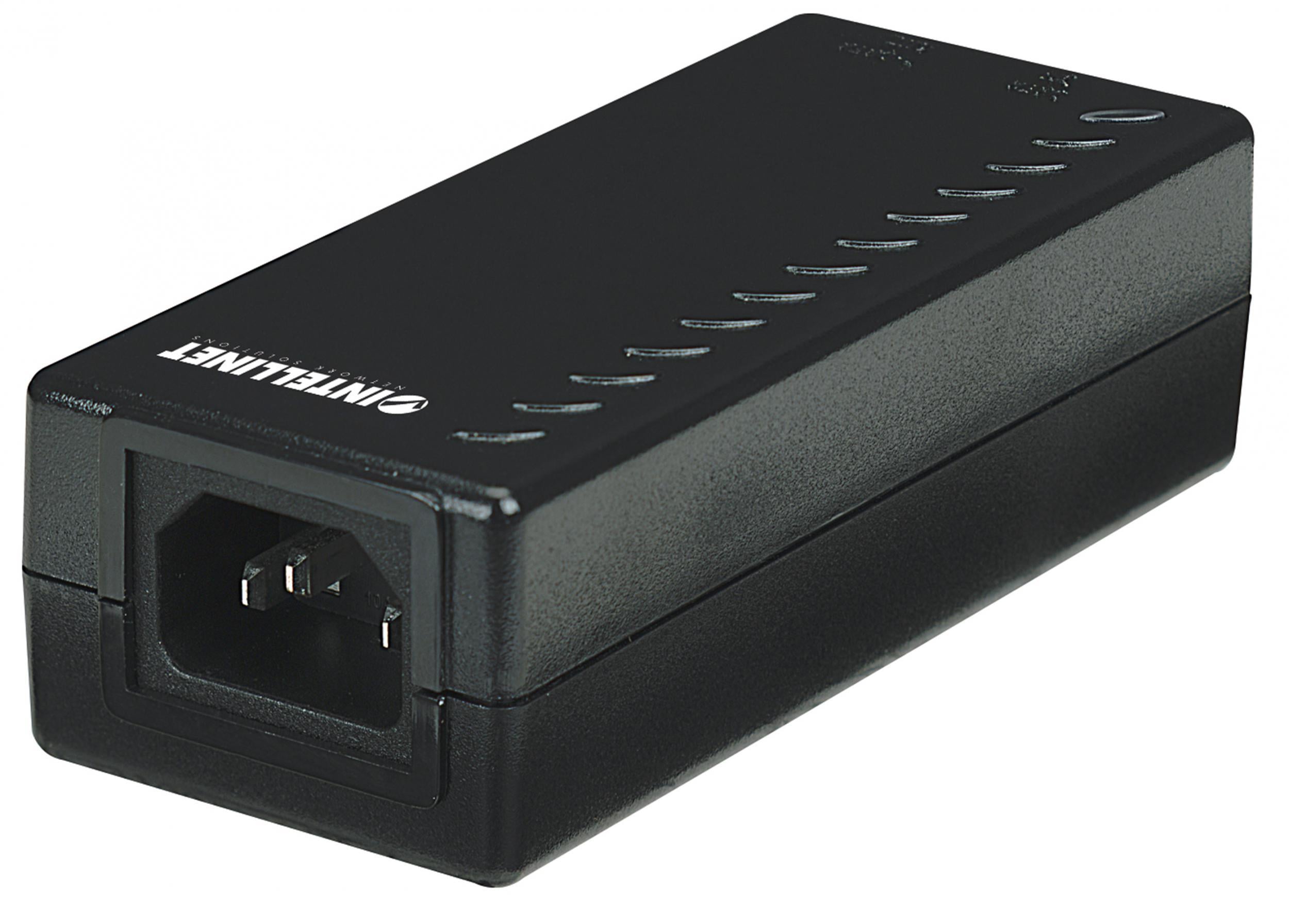

- 1 connettore di alimentazione (3 pin)

Funzioni di Protezione:


- Corto circuito per GND

- Sovraccarico per correnti oltre 450 mA

- Protezione da alto voltaggio per gli output oltre i 52 V

Compatibilità: tutti i dispositivi conformi con IEEE 802.3af

Certificazioni: FCC Class B Part 15, CE



Piedinatura Connettore RJ-45 in Input

Pin 1: Rx+ (data receive)

Pin 2: Rx- (data receive)

Pin 3: Tx+ (data transmit)

Pin 4: NC (not connected)

Pin 5: NC (not connected)

Pin 6: Tx- (data transmit)

Pin 7: NC (not connected)

Pin 8: NC (not connected)



Connettore RJ-45 in Output (Dati + Potenza)

Pin 1: Rx+ (data receive)

Pin 2: Rx- (data receive)

Pin 3: Tx+ (data transmit)

Pin 4: -Vdc_return (+) (feeding power [+])

Pin 5: -Vdc_return (+) (feeding power [+])

Pin 6: Tx- (data transmit)

Pin 7: -Vdc (feeding power [-])

Pin 8: -Vdc (feeding power [-])



LED

Alimentazione AC (Red)

Alimentazione sul Canale Dati (Green)

Alimentazione sul Canale Alarm (Red)



Alimentazione

Input: 100 ~ 240 V AC, 50 to 60 Hz

Output: 48 V DC / 350 mA

Consumo energetico: 19 Watts (massimo)



Informazioni generali

Involucro plastico (ABS)

Dimensioni: 120 (L) x 50 (W) x 35 (H) mm (4.7 x 2.0 x 1.4 in.)

Peso: 0.14 kg (0.3 lbs.)

Temperatura operativa: 0 – 60°C

Umidità operativa: 10 – 90% RH, senza condensa

Temperatura di stoccaggio: -20 – 85°C



Contenuto della confezione

Iniettore Power Over Ethernet

Cavo d alimentazione

Foglio d istruzione
