Risparmia tempo e denaro, sistema che unisce dati e alimentazione in un unica periferica via Lan

Uscita alimentazione fino a 30 Watt

Supporta tutte le periferiche IEEE 802.3at e IEEE 802.3af conformi PoE (punti di accesso e ponti wireless LAN, telefoni VoIP (Voice over Internet Protocol), telecamere IP per videosorveglianza)

Supporta rilevamento IEEE 802.3at/af e corto circuito, protezione contro sovracarico e alto voltaggio



standard

IEEE 802.3af (Power over Ethernet)

IEEE 802.3at (High-Power PoE+ Power over Ethernet)

IEEE 802.3 (10Base-T Ethernet)

IEEE 802.3ab (Gigabit Ethernet)

IEEE 802.3u (100Base-TX Fast Ethernet)



Informazioni generali

Supporta:


- 100Base-TX Cat5 UTP/STP RJ45, 8 pin

- 1000Base-T Cat5e UTP/STP RJ45, 8 pin

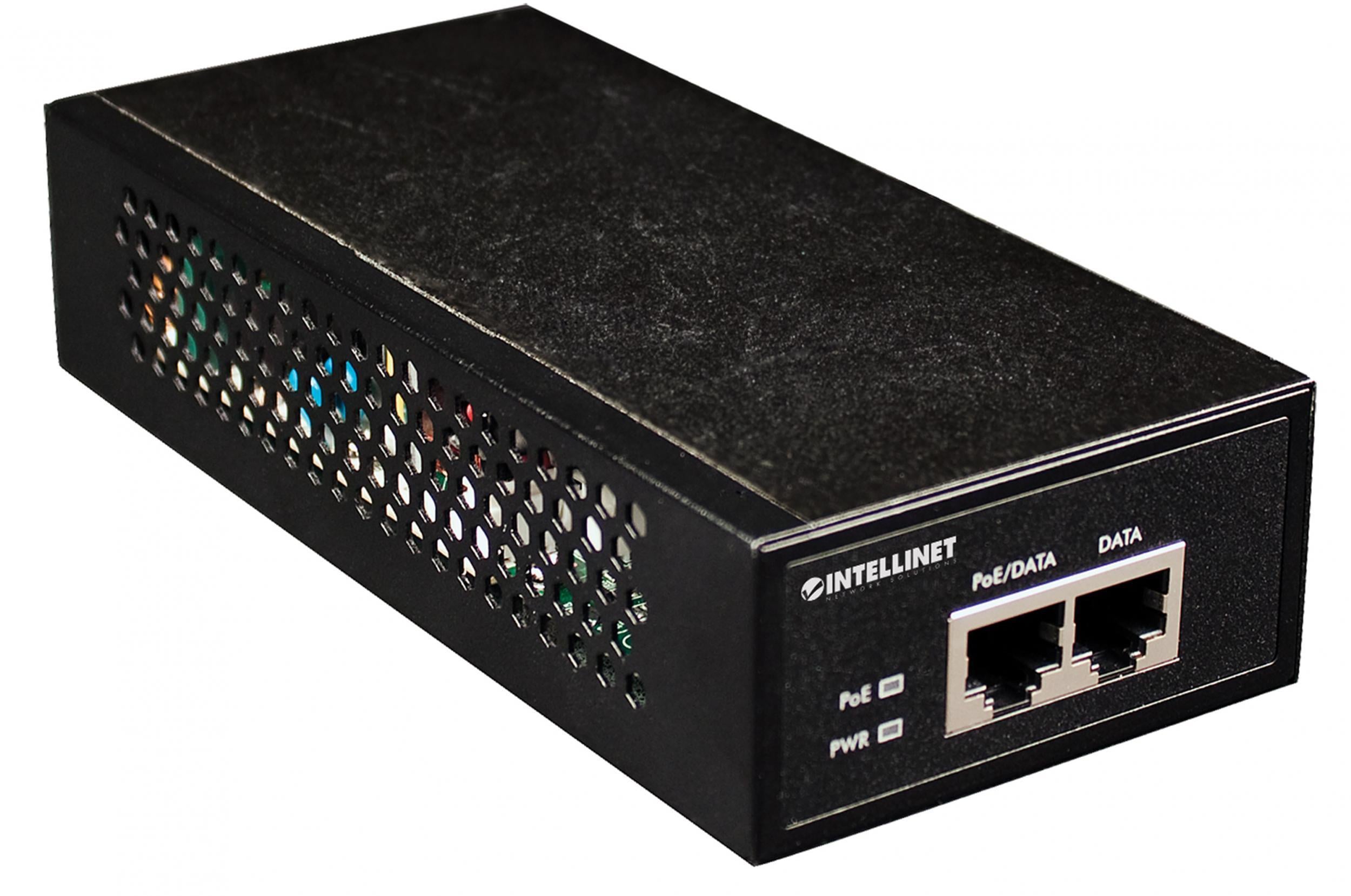

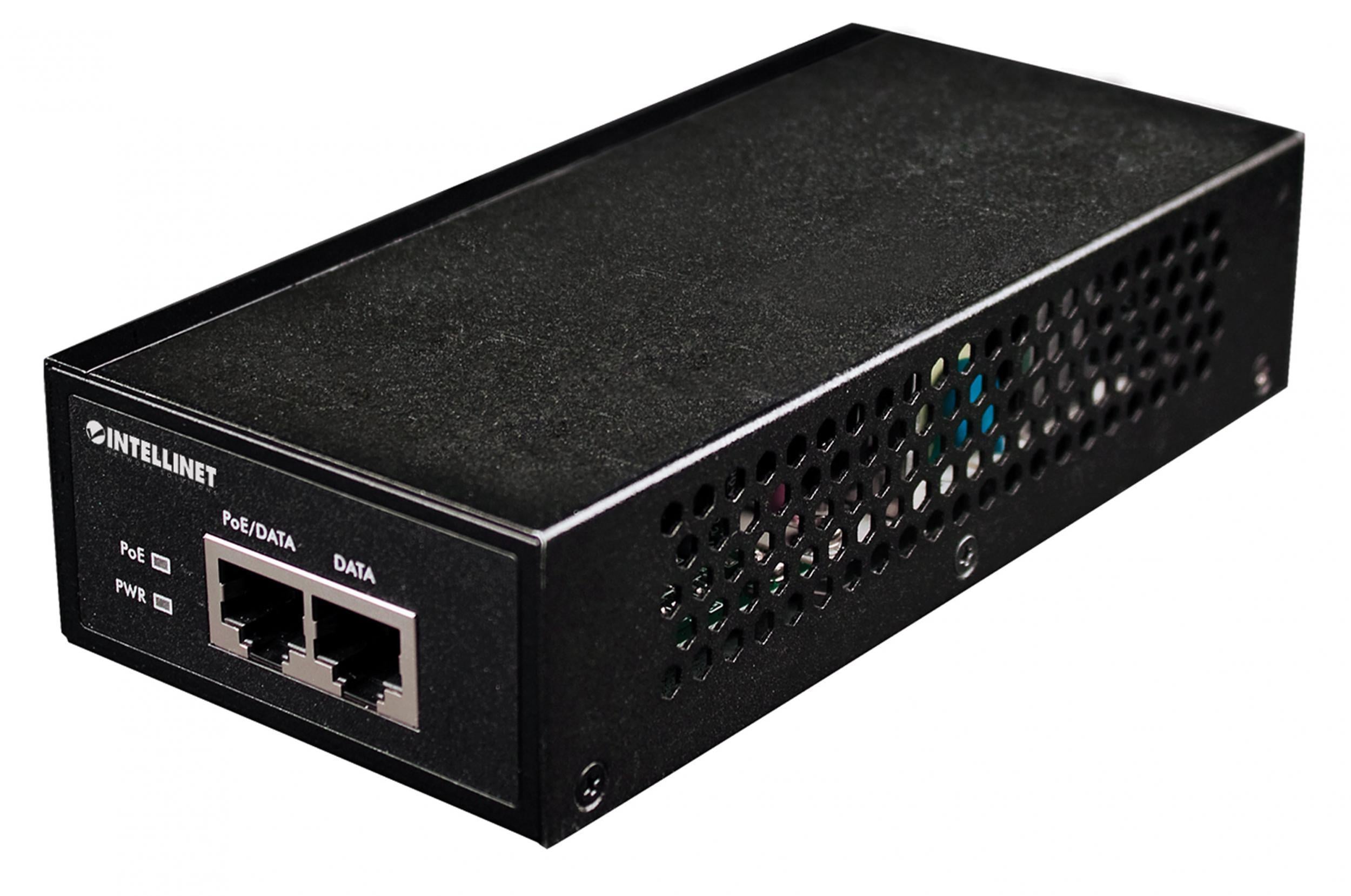

Porte:


- 1 porta d ingresso RJ45 1000 Mbps

- 1 porta dati e alimentazione RJ45 1000 Mbps

- 1 connettore per alimentazione in ingresso per alimentatore esterno

Funzioni di Protezione:


- Protezione contro il corto circuito per short GND

- Protezione contro sovraccarico per correnti superiori a 1.8 A

- Protezione da alto voltaggio per gli output oltre i 58 V

Compatibilità - generale: tutte le periferiche PoE conformi IEEE 802.3at e IEEE 802.3af

Certificazioni: FCC Class A Part 15, CE



Pinatura connettore RJ45 Input

Pin 1: Rx+ (data receive)

Pin 2: Rx- (data receive)

Pin 3: Tx+ (data transmit)

Pin 4: NC (not connected)

Pin 5: NC (not connected)

Pin 6: Tx- (data transmit)

Pin 7: NC (not connected)

Pin 8: NC (not connected)



Pinatura connettore RJ45 Output (Dati + Alimentazione)

Pin 1: Rx+ (data receive) and feeding power [+]

Pin 2: Rx- (data receive) and feeding power [+]

Pin 3: Tx+ (data transmit) and feeding power [-]

Pin 4: NC (not connected)

Pin 5: NC (not connected)

Pin 6: Tx- (data transmit) and feeding power [-]

Pin 7: NC (not connected)

Pin 8: NC (not connected)



LED

PoE, Alimentazione



Potenza

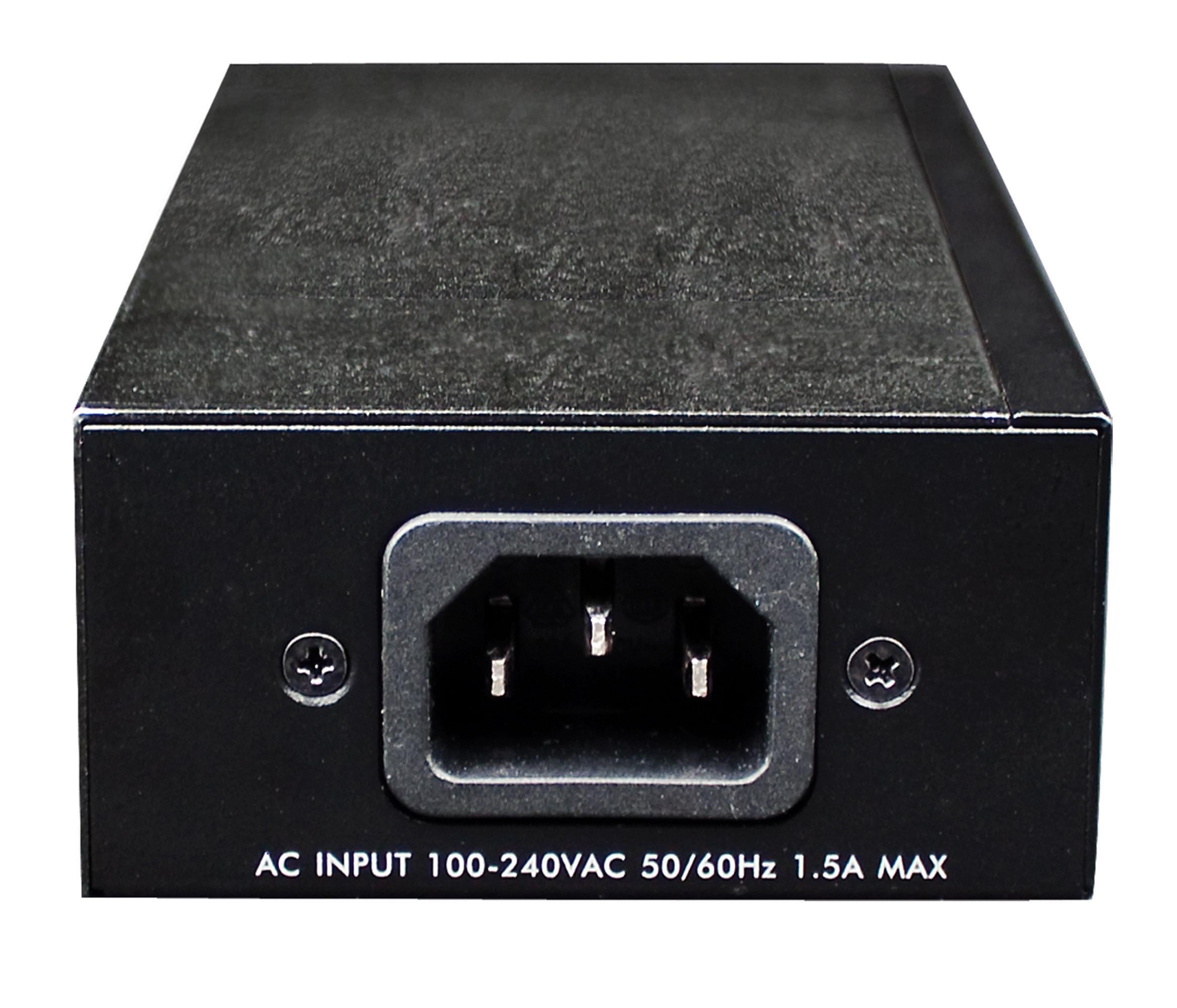

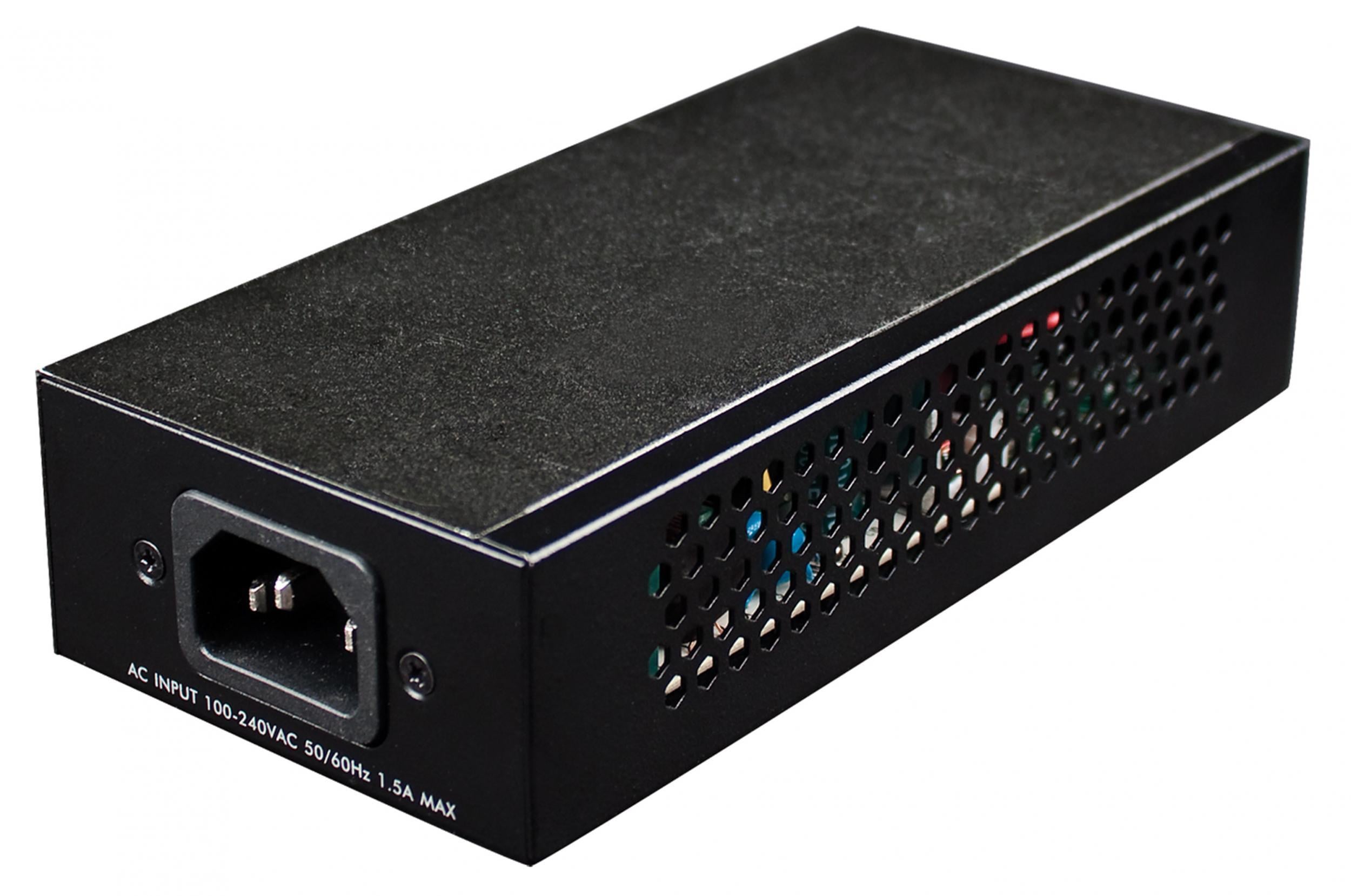

Input: 100 – 240 V AC, 50 – 60 Hz

Consumo energetico: 42 Watt (massimo)



Ambientali

Struttura in metallo

Dimensioni: 154 (L) x 72 (W) x 35 (H) mm

Peso: 0,79 kg

Temperatura d esercizio: 5 – 45°C (41-113°F)

Umidità operativa: 10 – 90% RH, senza condensa

Temperatura di stoccaggio: -20 – 55°C



Contenuto della confezione

1-Port Gigabit High-Power PoE Injector

Cavo di alimentazione

Materiale di installazione (2 viti e staffe a muro)

Guida rapida all installazione
