Porta fibra di tipo SC a doppia lunghezza d onda monomodale collega distanze superiori a 20 km

Deve essere usato con convertitore Fast Ethernet WDM bidirezionale monomodale, modello 510530

Velocità di trasferimento dati: 100 Mbps

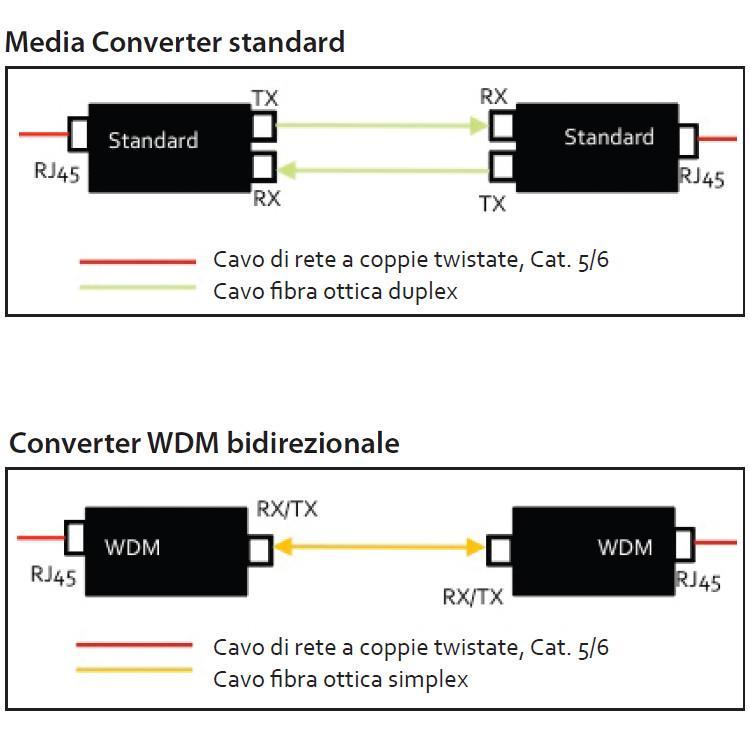

La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda per la trasmissione e la ricezione distinte

Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm

Porta RJ-45 10/100Base-TX: distanza massima 100 m (Cat5e e superiori)

Porta RJ-45 con supporto Auto MDI/MDI-X

Porta SC fibra ottica 100Base-FX monomodale

LED di stato per un semplice monitoraggio dello stato dei dispositivi

Funziona singolarmente come converter o può essere usato unitamente a chassis media converter a 14 slot, modello 507356

Alimentatore esterno 12V DC, 1.2A



Standard

IEEE 802.3 (Ethernet a doppini intrecciati)

IEEE 802.3u (Fast Ethernet in fibra ottica/a doppini intrecciati)



Informazioni generali

Unità supportate:


- 10/100Base-TX Cat5e o superiore UTP/STP RJ45

- 100Base-FX fibra monomodale 9/125 micron

Connettori:


- Porta RJ45, 10/100Base-TX

- Porta fibra ottica SC, 100Base-FX

Distanze:


- 20 km (cavo in fibra ottica da 9/125 µm)

- 100 m (cavo RJ-45)

Lunghezze d onda:


- Ricevitore (RX): 1550 nm

- Trasmettitore (TX): 1310 nm

Corrente in uscita: -15 – -3 dBm

Sensibilità RX: -32 dBm

Perdita del segnale: 0,2 dB/km

MTBF > 100,000 ore



LED

Alimentazione

Collegamento/Attività

Full Duplex/Collision

Indicatore di velocità 100 Mbps per la porta RJ45

Indicatore di collegamento per porta fibra ottica SC



Alimentazione

Alimentatore esterno: 12V DC, 1,2 A

Consumo: 5 Watt (massimo)



Caratteristiche ambientali

Struttura in metallo

Peso: 180 g

Temperature di lavoro: 0 – 50°C

Umidità: 10 – 80% RH, non condensante

Temperature di stoccaggio: -20 -70°C



Dimensioni

Larghezza: 105 mm

Profondità: 69 mm

Altezza: 25 mm



Certificazioni

FCC classe A

Marchio CE



Contenuto della confezione

Convertitore per supporti WDM Fast Ethernet Bidirezionale

Alimentatore esterno

Manuale dell utente
