Questo convertitore permette di collegare la nuova generazione di MacBook, MacBook Pro o MacBook Air dotati di connettore Mini DisplayPort (Thunderbolt) a un display VGA convenzionale, come CRT, monitor LCD e proiettori

Compatibile con VESA Mini DisplayPort 1.2 e precedente 1.1a

Compatibile con VESA e Mini DP v1.3 Standard

Supporta risoluzione con pixel rate fino a 180MHz

Supporta risoluzioni fino a WUXGA (1920x1200@60HZ,reduced blanking,24bpp)

2 linee di ingresso differenziale high speed con velocità configurabile: 2.7Gbps o 1.62Gbps

Supporta Down spread Spectrum (SSC)

Uscita VGA conforme VESA VSIS v1r2 clock jitter specification

Modalità di risparmio energetico con rilevamento automatico monitor collegato o scollegato

DDC Speed control per l uso con cavi VGA più lunghi

EDID pass-through dalla sorgente PC al monitor

Spread Spectrum (de-spreading) per riduzione EMI

Basso consumo durante il funzionamento – in modalità attivo 485mW, in modalità standby 12mW



Nota: con alcune schede video, l immagine non compare fino a quando non viene riavviato il PC in Windows da DOS



Contatti

(1) Mini-DisplayPort 20-pin maschio (Thunderbolt)

(1) VGA femmina

Copriconnettori in PVC pressofusi

Schermato



Segnale IN /OUT

Ingresso segnale video: Mini DisplayPort

Gamma massima Single Link: 4K x 2K

Uscita video: VGA

Connettore di ingresso: Mini DisplayPort maschio 20pin

Uscita Tipo di connettore: VGA femmina



Frequenza di funzionamento

Gamma di frequenza verticale: 50 / 60Hz

Video amplificatore di banda 180 MHz



Risoluzioni (HDTV)

1920x1200, 1920x1080, 1600x1200, 1600x960, 1360x1024, 1360x768, 1280x1024, 1280x720



Dimensioni

Lunghezza 65 mm

Larghezza 35 mm

Altezza 15 mm

Lunghezza del cavo 15 cm



Caratteristiche ambientali

Temperatura operativa: 0°C a +70°C

Umidità di funzionamento 10% a 85% (senza condensa)

Temperatura di stoccaggio -10°C a +80°C

Umidità di stoccaggio 5% al 90% (senza condensa)



Requisiti di alimentazione

Non necessita di alimentazione esterna

Potenza assorbita (max) 485 mW



Standard e certificazioni

DisplayPort 1.2

CE

RoHS

RAEE

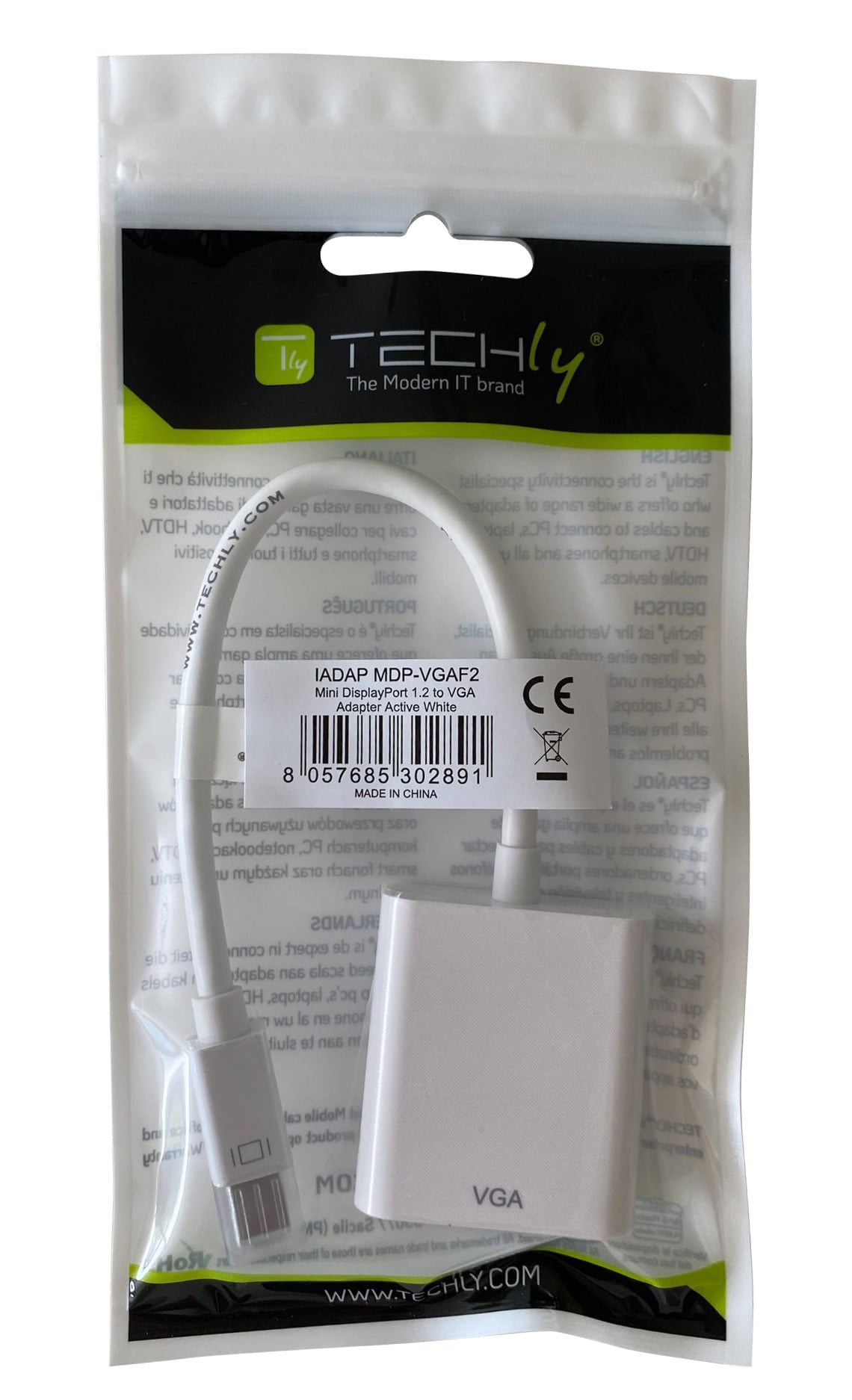

Contenuto della confezione

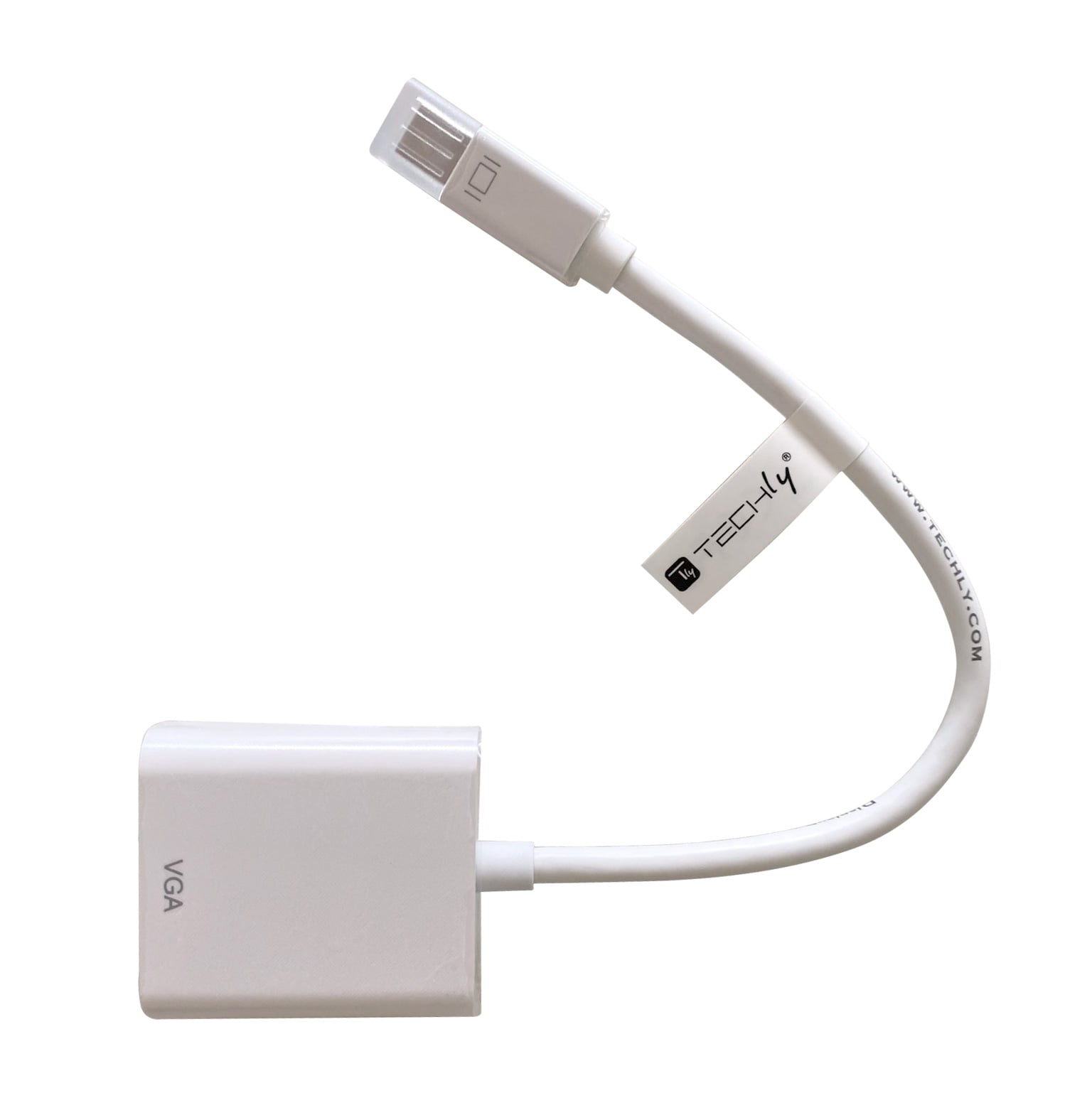

Adattatore Mini-DisplayPort (Thunderbolt) 1.2 a VGA Attivo

Manuale d istruzioni
